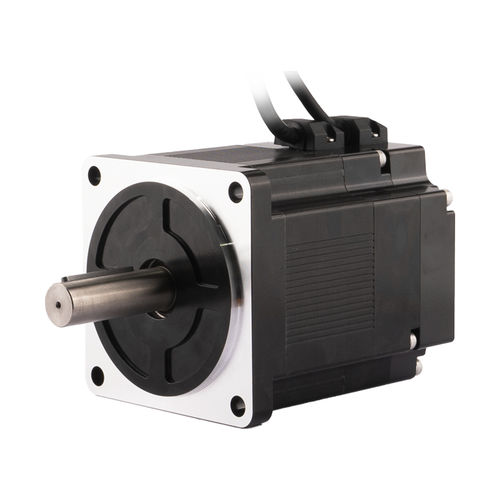

无刷电机 110ZWS132XE-1

直流BLDC120V

产品概述
110 系列直流无刷电机 110ZWS132XE-1 额定转矩 4.6 N·m，额定功率 710 W。电机采用星形绕组，5 极对设计，标配霍尔传感器反馈。可选配减速箱和增量编码器以满足不同工况需求。

电机特性（关键数据）
型号: 110ZWS132XE-1
机身长度 (LT): 131±1 mm
极对数: 5
相间电阻: 1.04 Ω
相间电感: 3.658 mH
绕组连接: 星形
绝缘等级: B
工作制: S1
换相角: 120°
耐电压: 1000 VAC / 1 kHz / 1 mA / 1 s
绝缘电阻: 100 MΩ (20°C)
重量: 3 kg
额定电压: 120 V
额定功率: 710 W
额定转矩: 4.6 N·m
额定转速: 1500 RPM
额定电流: 9.6 A
空载转速: 1850 RPM
空载电流: 0.65 A
效率: 90%
噪声（1 m，环境20 dB）: <50 dB
机壳-环境热阻: 0.36 K/W
参考环境温度: 20 ℃
绕组最高温度: 88 ℃
转矩常数: 0.479 N·m/A
反电动势常数（有效值）: 67.83 V/Krpm
峰值转矩: 13.8 N·m
峰值电流: 28.8 A
转动惯量: 10.2 Kg·cm²

外形尺寸与引出线
图纸参考型号: 110ZWS132XE-1
引出线型号: UL3265 AWG16
引出线颜色/功能: 黄色 — U 相，红色 — V 相，黑色 — W 相

力矩性能
产品页面提供 110ZWS132XE-1 的力矩‑转速曲线和性能图，用于选型与控制策略设计参考。

规格 / 特性

• 型号: 110ZWS132XE-1
• 机座: 110 mm
• 额定功率: 710 W
• 额定转矩: 4.6 N·m
• 峰值转矩: 13.8 N·m
• 额定转速: 1500 RPM
• 空载转速: 1850 RPM
• 额定电压: 120 V
• 额定电流: 9.6 A
• 空载电流: 0.65 A
• 相间电阻: 1.04 Ω
• 相间电感: 3.658 mH
• 绕组: 星形
• 绝缘等级: B
• 工作制: S1
• 换相角: 120°
• 效率: 90%
• 噪声: <50 dB (1 m)
• 重量: 3 kg
• 转动惯量: 10.2 Kg·cm²
• 转矩常数: 0.479 N·m/A
• 反电动势常数: 67.83 V/Krpm
• 峰值电流: 28.8 A
• 绕组最高温度: 88 ℃
• 引出线: UL3265 AWG16 (黄 U / 红 V / 黑 W)
• 可选配件: 减速箱、增量编码器
