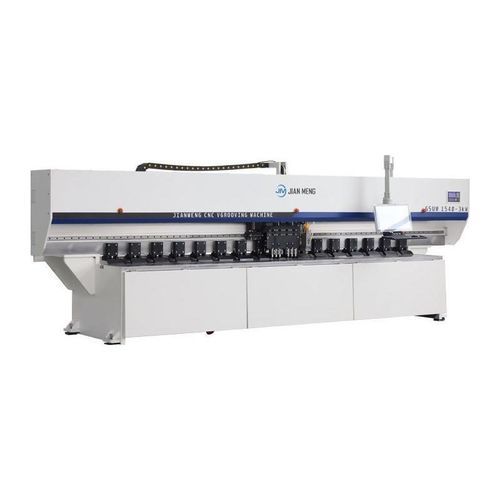

V形开槽机 GSUM

CNC数控

产品概述

• Jianmeng垂直和激光组合机，具有高达120 m/min的开槽速度和±0.02 mm的重复精度，兼容不锈钢和铝合金等各种板材。
• 液压自动夹紧系统，21英寸工业触摸屏，一键编程，辅助高效精确的预弯加工。

垂直结构

• Jianmeng GSUM垂直开槽机采用框架结构和低合金高强度结构钢工作台。
• 集成底膜一次成型，可在镜面板上加工而不留痕迹。
• 整机在电炉中回火以消除焊接应力，通过进口CNC加工中心一次夹紧成型，确保每个安装面平行垂直。
• 喷砂处理以确保涂层质量。
• 操作过程中，刀架保持静止，板材由进给驱动移动。槽深、槽距和激光位置精确控制，整体刚性、耐用性和稳定性优异。

CNC系统

• Jianmeng激光V型开槽机配备智能CNC系统，集成了自动槽距计算、一键循环编程、可视化图形编辑和实时弯曲模拟等智能功能。
• 同时支持刀架激光装置，可在机械开槽和激光模式之间无缝切换，定制激光功率、速度和路径，满足激光标记和复合切割的需求。
• 该系统减少了工具切换和人工干预，增强了多工艺集成能力，辅助高精度、高效、稳定的智能钣金加工。

槽刨+激光

• Jianmeng垂直激光复合开槽机采用双刀架设计，实现往复开槽，充分利用回程动力。
• 每个刀架配备三个刀具，均匀分割并减少工件变形。
• 集成激光装置，支持槽刨、板材切割和激光切割于一体，一次夹紧无需二次定位，精确高效。

工作台面

• Jianmeng GSUM激光复合开槽机采用碳素工具钢工作台。高频淬火后，硬度达到55-60HRC，远高于不锈钢，有效防止划痕和变形。
• 确保工作台平整度≤±0.03mm，提高V型槽精度，延长设备寿命。
• 配备密集压脚和液压系统，夹紧力稳定可靠。

高精度传动

• Jianmeng激光组合V型槽机配备全伺服电机和行星齿轮箱，提供高扭矩、高精度、低能耗和快速响应。
• 横梁传动采用磨削斜齿轮和高精度斜齿条的双导轨结构，变频调速，平稳高效，实现高速进给和稳定加工，满足各种加工周期要求，大幅提高生产效率。

技术规格
加工范围（mm）: 1250×3200, 1250×4000, 1500×3200, 1500×4000, 1500×6000
可加工板厚（mm）: 0.4-6.0
V型槽与边缘的最小距离（mm）: 10
工作台平整度（mm）: ±0.03
X轴平行的最大轴速度（m/min）: 120
Y轴平行的最大轴速度（m/min）: 60
主伺服电机功率（kW）: 5.5
重复定位精度（mm）: 0.015
尺寸（mm）: 4900×2350×2000, 5700×2350×2000, 4900×2600×2000, 5700×2600×2000, 7700×2600×2000

主要特点 / 技术规格

• 开槽速度: 高达120 m/min
• 重复精度: ± 0.02 mm
• 兼容不锈钢、铝合金等板材
• 液压自动夹紧系统
• 21英寸工业触摸屏
• 高强度钢工作台的框架结构
• 往复开槽的双刀架设计
• 槽刨、板材切割和激光切割的集成激光装置
• 碳素工具钢工作台，硬度55-60HRC
• 工作台平整度: ≤± 0.03mm
• 全伺服电机和行星齿轮箱
• 磨削斜齿轮和高精度斜齿条的双导轨结构
• 变频调速
• 加工范围: 最大1500×6000 mm
• 可加工板厚: 0.4-6.0 mm
• V型槽与边缘的最小距离: 10 mm
• 主伺服电机功率: 5.5 kW
• 重复定位精度: 0.015 mm
• 尺寸: 最大7700×2600×2000 mm
