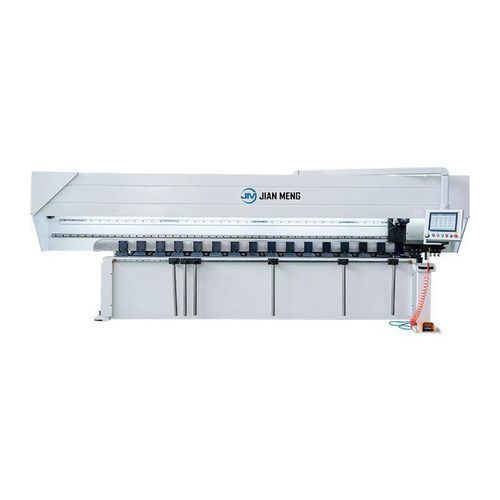

自动开槽机

V 形CNC数控

产品概述

• 立式刨槽机在紧凑机身内兼顾高速、精准与安全。

详细介绍

• 简盟GSVM 立式V型刨槽机的刨槽速度高达120 m/min，重复精度±0.02 mm，兼容不锈钢、铝合金等多种板材。
• 液压自动夹紧系统，15寸工业触摸屏一键编程，助力精密折弯前处理。

立式结构

• 采用框架式结构与低合金、高强度结构钢工作台，一体式底膜一次成型，可在镜面板材上加工而不留痕。
• 整机经电炉回火消除焊接应力，并通过进口数控立体加工中心一次装夹成型，确保各安装面平行垂直。
• 喷砂处理保证涂装品质。
• 工作时刀架保持静止，由后送料驱动板材运动，准确控制槽深与槽距，整体刚性优异，耐用稳定。

CNC系统

• 配备智能CNC系统，可根据板材尺寸与内外径需求自动计算槽距，实现精准定位。
• 一键循环编程，降低80%编程时间。
• 可视化图形编辑，支持手绘与导入设计。
• 实时折弯效果仿真，避免输入错误，减少材料浪费，实现稳定生产。

合金刀杆

• 采用一体式刀架与全自动自润滑系统，刀架上下运动同步润滑，有效降低摩擦损耗并延长使用寿命。
• 独特三刀分布设计，均匀分配切削量，减少工件变形。
• 可选微量冷却装置，进一步延长刀具寿命、降低生产成本。
• 通用刀具夹紧界面支持白钢刀与合金刀互换，满足多种加工需求，助力高精度、稳定生产。

工作台面

• 采用碳素工具钢工作台，高频淬火后，硬度达55–60HRC，远高于不锈钢，有效防止划痕与变形。
• 确保台面平整度≤±0.03mm，提升V槽精度并延长设备寿命。
• 配备密集压脚与液压系统，夹紧力稳定可靠。

高精度传动

• 整机采用全伺服电机与行星减速机搭配，高扭矩、高精度、低能耗，响应迅速。
• 横梁传动运用研磨斜齿轮与高精度斜齿条双导轨结构，变频调速平稳高效，实现高速切屑进给及稳定加工，并满足多种加工需求，明显提升生产效率。

技术参数
型号
1232
1240
1532
1540
1560
可加工板料范围（mm）
1250×3200
1250×4000
1500×3200
1500×4000
1500×6000
可加工板料厚度（mm）
0.4-6.0
0.4-6.0
0.4-6.0
0.4-6.0
0.4-6.0
V型槽距边Min距离（mm）
10
10
10
10
10
台面平整度（mm）
±0.03
±0.03
±0.03
±0.03
±0.03
沿 X 轴平行的Max轴速（m/min）
120
120
120
120
120
沿 Y 轴平行的Max轴速（m/min）
60
60
60
60
60
主伺服电机功率（kW）
5.5
5.5
5.5
5.5
5.5
重复定位精度（mm）
0.015
0.015
0.015
0.015
0.015
外形尺寸（mm）
4900×2350×2000
5700×2350×2000
4900×2600×2000
5700×2600×2000
7700×2600×2000

细节展示

• 多角度产品实拍，展示设备结构与细节。

特点/规格列表

• 高速：最大刨槽速度120 m/min
• 高精度：重复定位精度±0.015 mm，台面平整度≤±0.03mm
• 兼容多种板材：不锈钢、铝合金等
• 液压自动夹紧系统
• 15寸工业触摸屏一键编程
• 全伺服电机驱动，行星减速机
• 高强度结构钢工作台，碳素工具钢台面
• 三刀分布设计，支持多种刀具互换
• 可选微量冷却装置
• 可视化CNC系统，支持手绘与导入设计
