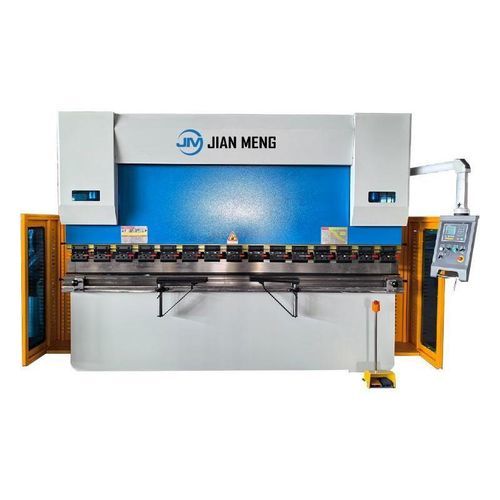

液压压弯机 WC67KCNC数控双轴精准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 控制类型
- CNC数控
- 后挡板
- 双轴
- 其他特性
- 精准, 同步
- 压力
最多: 4,000 kN
最少: 300 kN
- 折弯长度
最多: 6,000 mm
(236.2 in)最少: 1,600 mm
(63 in)- 发动机功率
最多: 30 kW
(40.79 hp)最少: 5.5 kW
(7.48 hp)- 机器长度
最多: 6,600 mm
(260 in)最少: 1,800 mm
(71 in)- 机器宽度
最多: 2,700 mm
(106.3 in)1,500 mm
(59.06 in)最少: 1,200 mm
(47.24 in)- 机器高度
最多: 3,500 mm
(137.8 in)最少: 1,900 mm
(74.8 in)- 最大行程
最多: 320 mm
(13 in)最少: 100 mm
(4 in)
产品介绍
产品概述
应力分析和有限元分析
CNC系统
液压系统
后挡料
主电机
扭轴同步结构
技术参数
- 液压扭轴折弯机采用刚性扭力轴连接左右油缸活塞，实现上下滑块同步，结构简洁稳定，具备较好的抗偏载能力。
- 简盟WC67K 液压扭轴同步折弯机是一种通过刚性扭力轴强制机械同步液压油缸，结合数控系统实现高稳定性折弯的装备，以结构坚固、经济实用为特色，专为中厚板加工设计。
应力分析和有限元分析
- CAE软件SOLIDWORKS可用于分析压弯机和激光切割机机架的线性静态结构、应力和变形。
- 对于结构复杂、载荷高度复杂的情况、瞬态建模以及上述因素的组合，FEA非常有意义。
CNC系统
- Estun E21S系列具有控制X轴和Y轴的能力，并允许直接通过控制器编辑弯曲步骤。
- Etune E300P、Delem DA41T和 Cybelec CT8 等控制器提供额外的角度编程功能、触摸屏显示和R轴控制功能，提升弯曲过程效率和用户友好性。
液压系统
- 采用高品质液压阀，耐高压、经久耐用，维护成本低。
- 机器可执行快速下降、慢速下降、以工作速度弯曲、快速返回和滑块紧急停止等动作。
- 可在额定负载下连续工作，液压系统保持稳定性和精度，完全无泄漏。
后挡料
- 采用进口滚珠丝杠和双直线导轨替代传统丝杆，提高制造工艺精度和一致性。
- 后挡块安装由伺服电机控制的同步滑轮机构，提升操作控制力和准确性。
主电机
- 采用名牌电机，延长机器使用寿命，保持低噪音环境。
- 电机功率等级和安装尺寸符合IEC标准，便于使用和维护。
- 可根据客户地区定制功率和电压。
扭轴同步结构
- 通过高强度扭力轴的刚性扭转运动，强制锁定折弯机双侧驱动单元位移的纯机械同步方案，具有高可靠性、低维护成本。
技术参数
- 液压扭轴同步折弯机适用于中厚板加工
- 通过刚性扭力轴实现机械同步
- 数控系统确保稳定精确的折弯
- 高品质液压阀，确保无泄漏操作
- 进口滚珠丝杠和双直线导轨确保X轴精度
- 伺服电机控制的同步滑轮机构用于后挡块
- 名牌主电机，符合IEC标准，电压可定制
- 纯机械扭轴同步，可靠性高，维护成本低
- 多种型号可选，提供不同的折弯力、长度和功率
