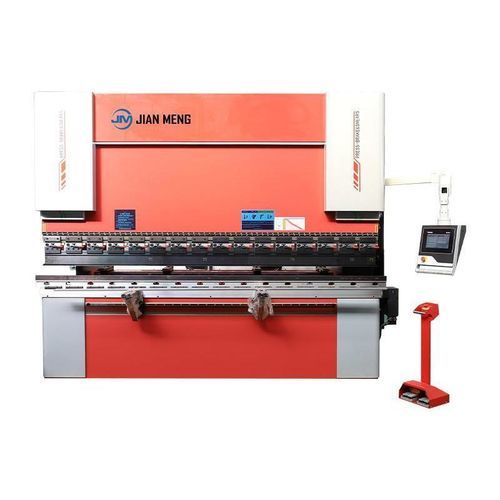

电动液压压弯机 WE67K

CNC数控精准传动螺杆

产品概述

• 电液数控折弯机结合液压动力与电子控制系统，通过电液伺服阀与光栅尺组成闭环控制，实现Y1/Y2轴同步，并具备后挡料X、R轴多轴控制，可实现复杂零件的高精度折弯。
• 简盟WE67K 数控电液同步折弯机是一种结合液压推力与电控同步驱动的折弯设备，助力实现高精度、高稳定性与高能效的钣金加工解决方案。

应力分析和有限元分析

• CAE软件SOLIDWORKS可用于分析压弯机和激光切割机机架的线性静态结构、应力和变形。
• 对于结构复杂、载荷高度复杂的情况、瞬态建模以及上述因素的组合，FEA非常有意义。

CNC系统

• 控制器是整台机器的大脑。
• 提供三个品牌的控制器：Delem（荷兰）、ESA（意大利）、Cybelec（瑞士）。
• 算法优化折弯循环，减少工作步骤的设置时间，提高整体效率，特别适合批量处理。
• 支持2D和3D图形的编辑。

液压系统

• 采用电液伺服和同步设计，液压缸间距小。
• 具备强大的抗偏心负载能力、高精度同步和专业的功率密度比，且成本低廉。
• 液压系统压力可根据实际需要调整。
• 配备过滤系统，提高液压油纯净度，降低故障率。

快速夹具

• 上模具可轻松快速更换，提高利用效率。

后挡料

• 采用进口滚珠丝杠和双直线导轨替代传统丝杆，提高制造工艺精度和一致性。
• 后挡块安装伺服电机控制的同步滑轮机构，提升控制力和准确性。

机械补偿

• 自主设计的系统根据滑枕和工作台的整体变形计算补偿值，使床身的变形曲线与补偿曲线无缝衔接，确保产品直线度和角度一致性。

主电机

• 采用名牌电机，增加机器使用寿命，保持低噪音。
• 电机功率等级和安装尺寸符合IEC标准，使用和维护方便。
• 可定制功率和电压以满足不同地区需求。

防护装置（选配）

• 可选配DSP®激光防护，适用于高安全性需求。

激光防护优势

• 激光防护，多光束接收器
• 保护区：前部、中部和后部
• 安全等级为CAT.4和SIL3
• 检测箱防护等级：IP 65
• 激光分类：1M类
• 响应时间：5毫秒
• 变速点：5mm+停车空间
• 最大防护距离可达15M
• LED指示灯显示各种状态

技术参数
单位
弯曲力 kN
弯曲长度 mm
立柱间距 mm
滑块行程 mm
喉口深度 mm
开启高度 mm
工作速度 mm/s
工进速度 mm/s
主电机功率 kW
外尺寸 mm
重量 t
（详见下表）
50t/1300 500 1300 1120 150 250 460 160 13 5.5 1800*1500*3200 4
50t/2000 500 2000 1600 150 250 460 160 13 5.5 2600*15002300 4.3
70t/1600 700 1600 1300 150 300 460 220 13 5.5 1800*1600*2500 5.1
70t/2500 700 2500 2050 150 300 460 220 13 5.5 3100*1600*2500 5.6
70t/3200 700 3200 2700 150 300 460 220 13 5.5 3700*1600*2500 6.6
80t/2500 800 2500 2050 150 300 460 220 12 7.5 3100*1600*2600 6
110t/2500 1100 2500 2050 200 400 480 220 12 11 3100*1800*2600 7
110t/3200 1100 3200 2700 200 400 480 220 12 11 3800*1800*2600 7.6
110t/4000 1100 4000 3100 200 400 480 220 12 11 4600*1800*2600 8
135t/3200 1350 3200 2700 200 400 480 220 10 11 3800*1800*2700 9
135t/4000 1350 4000 3100 200 400 480 160 10 11 4600*1800*2700 9.4
170t/4000 1700 4000 3100 200 450 480 160 10 15 4600*2000*2800 12.3
220t/4000 2200 4000 3100 200 450 480 160 9 18.5 4600*2200*2850 14
250t/4000 2500 4000 3100 250 450 540 100 8.5 22 4300*2100*3100 17.8
250t/6000 2500 6000 4800 250 450 540 100 8.5 22 6300*2150*3150 25
320t/4000 3200 4000 3100 250 500 570 80 8.5 22 4600*2500*3400 22
320t/6000 3200 6000 4800 250 500 570 80 8.5 22 6600*2500*3400 32
400t/4000 4000 4000 3100 300 500 610 80 8 30 4300*2700*3500 28.3
400t/6000 4000 6000 4800 300 500 610 80 8 30 6300*2700*3500 37.4
500t/4000 5000 4000 3100 300 500 610 80 8 37 4300*3000*3500 35
500t/6000 5000 6000 4800 300 500 610 80 8 37 6300*3000*3600 45.8
600t/4000 6000 4000 3100 320 600 650 80 8 45 4300*3300*3600 45.8
600t/6000 6000 6000 4800 300 600 650 80 8 45 6300*3300*3900 56.8
700t/6000 7000 6000 4800 320 600 650 80 8 55 6300*3500*4000 -
800t/6000 8000 6000 4800 320 600 650 80 8 30*2 6300*3600*4200 -
800t/8000 8000 8000 6600 320 600 650 80 8 30*2 8300*3600*4500 -

主要特点/规格

• 电液伺服闭环控制，Y1/Y2轴同步
• 多轴后挡料控制（X、R轴）
• 高精度、高稳定性、高能效
• 支持2D/3D图形编辑
• 多种控制器品牌可选（Delem、ESA、Cybelec）
• 液压系统压力可调，配备过滤系统
• 快速更换上模具
• 进口滚珠丝杠与双直线导轨后挡料
• 机械补偿系统，确保直线度和角度一致性
• 主电机符合IEC标准，可定制功率/电压
• 可选配DSP®激光防护，安全等级高
