加砂水刀切割机 Combo等离子用于复合材料用于金属
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 等离子, 加砂水刀
- 加工材料
- 用于金属, 用于复合材料, 用于多层材料
- 操控类型
- CNC数控
- 应用
- 工业用途, 用于金属加工
- 相位
- 三相
- 构造特性
- 大尺寸, 龙门式, 多头式
- 其他特性
- 高精度, 组合式
- X轴
最多: 6,100 mm
(240.16 in)最少: 4,100 mm
(161.42 in)- Y轴
2,100 mm
(82.68 in)- Z轴
200 mm
(8 in)- 切割速度
0.417 m/s
(1.368 ft/s)- 重复精度
0.02 mm
(0.0008 in)- 可用压力
4,000 bar
(58,015.1 psi)- 整体长度
最多: 10,500 mm
(413 in)最少: 8,500 mm
(335 in)- 整体宽度
3,400 mm
(134 in)
产品介绍
概述

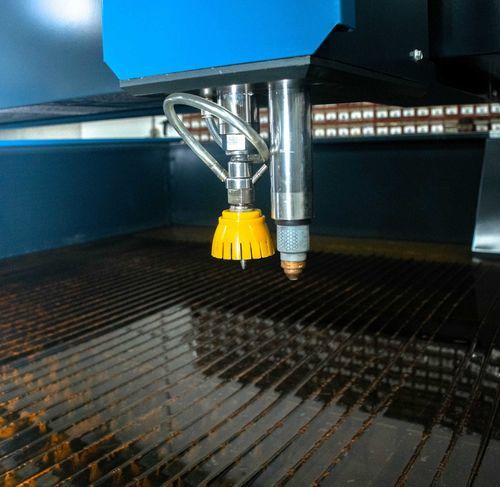

Combo是一款混合切割系统，在同一门式龙门上集成了双喷嘴砂水射流（waterjet）和等离子切割头。可对金属、合金、复合材料及层合材料进行灵活加工，支持选择性或同时使用两种切割方式。该机面向工业制造流程，提供可重复的精度和功能适应性，便于集成至生产线。
主要特性
型号与主表
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
泵/驱动表（泵型号与规格）
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
备注
*占地尺寸仅作参考。高压泵、料斗、砂绒移除结构和控制台可根据客户车间空间灵活布置。
技术参数
Combo是一款混合切割系统，在同一门式龙门上集成了双喷嘴砂水射流（waterjet）和等离子切割头。可对金属、合金、复合材料及层合材料进行灵活加工，支持选择性或同时使用两种切割方式。该机面向工业制造流程，提供可重复的精度和功能适应性，便于集成至生产线。
主要特性

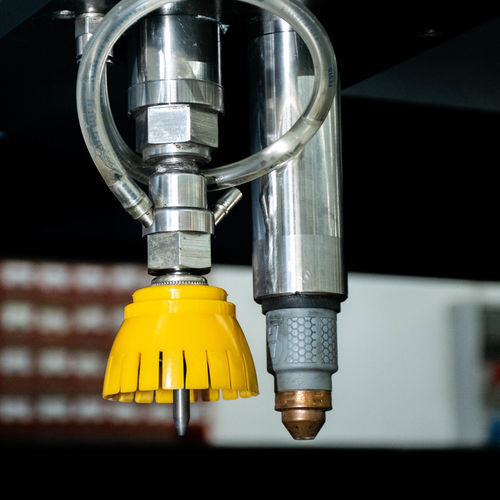

- 混合双模式切割：将水刀与等离子切头安装在同一龙门上，可快速在模式间切换以适配材料和生产节拍。
- 独立喷嘴控制：每个切头均有专用控制，可选择性或同时运行，支持等离子粗切与水刀精细加工在同一程序内完成。
- 材料自适应智能：传感器与控制算法实时检测材料类型和厚度并调整切割参数，以优化质量与生产效率。
型号与主表
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
泵/驱动表（泵型号与规格）
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
备注
*占地尺寸仅作参考。高压泵、料斗、砂绒移除结构和控制台可根据客户车间空间灵活布置。
技术参数
- 产品：Combo 双喷嘴水刀 + 等离子切割系统
- 可选型号：4021-Combo、6021-Combo
- X轴行程：4100 mm（4021），6100 mm（6021）
- Y轴行程：2100 mm
- Z轴行程：200 mm
- 最大速度：25 m/min
- 线性精度：±0.03 mm
- 重复定位精度：±0.02 mm
- 泵选项：Jekran Pump 型号22（22 kW / 30 HP）或型号30（30 kW / 40 HP）直驱
- 泵输出：最高 58,000 psi / 4,000 bar
- 水刀喷嘴与流量：0.011" / 0.82 gpm（0.3 mm / 3.1 lpm）及 0.014" / 1.1 gpm（0.35 mm / 4.2 lpm）
- 等离子单元：兼容 Hypertherm 或 GYS
- 独立喷嘴控制：每个切头具备专用控制，支持同时或选择性操作
- 自适应传感器：实时分析材料/厚度并自动调整参数
- 占地参考：8.5 x 3.4 m（4021）及 10.5 x 3.4 m（6021）（泵/料斗/控制台布置灵活）
- 典型泵占地（单元）：1110 x 800 x 1065 mm（每台泵参考）
