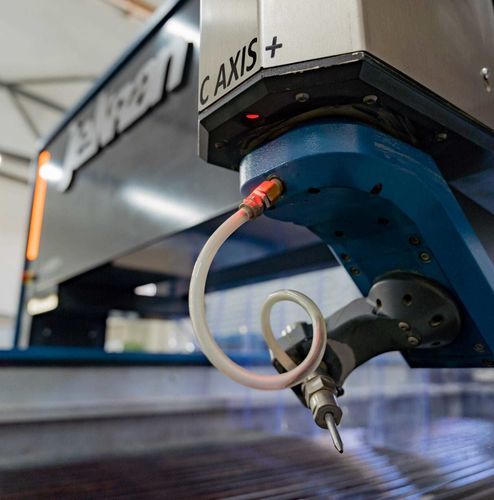

加砂水刀切割机 5-Axis用于陶瓷用于合成材料用于塑料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 加砂水刀
- 加工材料
- 用于塑料, 用于石材, 用于合成材料, 用于玻璃, 用于陶瓷
- 切割产品
- 金属薄板
- 操控类型
- CNC数控
- 应用
- 工业用途
- 相位
- 三相
- 构造特性
- 大尺寸, 5轴
- 其他特性
- 自动, 高精度, 带CCD摄像机, 多轴, 光对准
- X轴
4,100 mm, 6,100 mm
(161.42 in, 240.16 in)- Y轴
2,100 mm
(82.68 in)- Z轴
200 mm
(8 in)- 切割速度
25 m/min
- 激光功率
最少: 22,000 W
最多: 30,000 W
- 重复精度
0.02 mm
(0.0008 in)- 可用压力
4,000 bar
(58,015.1 psi)- 整体长度
8,500 mm, 10,500 mm
(335 in, 413 in)- 整体宽度
2,100 mm
(83 in)- 精确度
0.02 %
产品介绍
概述

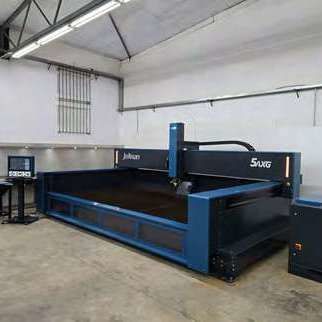

面向金属、复合材料、陶瓷、石材和塑料的高精度加工而设计的5轴水射流切割系统。4021-5AXG和6021-5AXG型号提供大切割面积和集成传感以支持自动化、可重复的生产。
主要特性
技术参数
泵技术参数
附加说明
占地尺寸仅作参考：高压泵、物料仓、磨料移除结构和控制台可根据客户车间布置另行放置。
产品系列 / 技术特性
面向金属、复合材料、陶瓷、石材和塑料的高精度加工而设计的5轴水射流切割系统。4021-5AXG和6021-5AXG型号提供大切割面积和集成传感以支持自动化、可重复的生产。
主要特性
- 喷嘴设计取消外部管路，便于维护且使机床布局更简洁。
- 集成相机与测头系统，提供实时检测与动态路径调整。
- 材料适应性强：可用于金属、复合材料、陶瓷、石材、玻璃和塑料等工业生产材料。
技术参数
- 型号 4021-5AXG — 切割面积：4100 x 2100 mm；X/Y/Z 行程：4100 / 2100 / 200 mm；最高速度：25 m/min；线性精度：+/- 0.02 mm；重复定位精度：+/- 0.02 mm；泵选项：Jekran 直驱 22 kW / 30 kW（最高 4,000 bar / 58,000 psi）；占地示例：8.5 x 3.4 m。
- 型号 6021-5AXG — 切割面积：6100 x 2100 mm；X/Y/Z 行程：6100 / 2100 / 200 mm；最高速度：25 m/min；线性精度：+/- 0.02 mm；重复定位精度：+/- 0.02 mm；泵选项：Jekran 直驱 22 kW / 30 kW（最高 4,000 bar / 58,000 psi）；占地示例：10.5 x 3.4 m。
泵技术参数
- Model 22 Direct Drive — 电动伺服电机功率：30 HP (22 kW)；效率：约90%；输出压力：58,000 psi (4,000 bar)；喷嘴与流量：0.011" / 0.82 gpm (0.3 mm / 3.1 lpm)；占地 LxWxH：43.7" x 31" x 42" (1110 x 800 x 1065 mm)。
- Model 30 Direct Drive — 电动伺服电机功率：40 HP (30 kW)；效率：约90%；输出压力：58,000 psi (4,000 bar)；喷嘴与流量：0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)；占地 LxWxH：43.7" x 31" x 42" (1110 x 800 x 1065 mm)。
附加说明
占地尺寸仅作参考：高压泵、物料仓、磨料移除结构和控制台可根据客户车间布置另行放置。
产品系列 / 技术特性
- 产品系列：Jekran 的 5-Axis 切割系统。
- 标准型号：4021-5AXG（4100 x 2100 mm）和 6021-5AXG（6100 x 2100 mm）；可提供定制配置。
- 集成相机与测头用于自动对齐和切割路径自适应。
- 泵选项：Jekran 直驱泵（22 kW / 30 kW），可达 4,000 bar（58,000 psi）。
- 典型应用：航空航天部件、建筑制造、原型制造及工业批量生产。
