加砂水刀切割机 WJFB
用于合成材料用于铝用于不锈钢

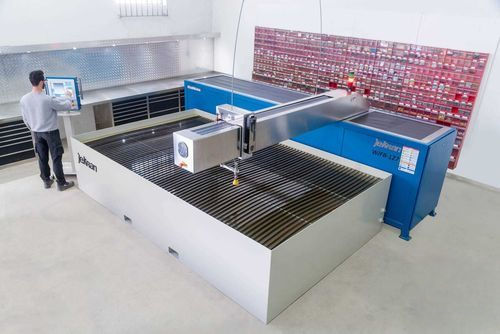

加砂水刀切割机 - WJFB - Jekran Ltd. - 用于合成材料 / 用于铝 / 用于不锈钢

添加到我的收藏夹

添加到产品对比表

获取更多信息，请访问 Jekran Ltd. 网站

产品规格型号

所用技术

加砂水刀

加工材料

用于铝, 用于不锈钢, 用于石材, 用于合成材料, 用于碳纤维, 用于玻璃

切割产品

用于厚金属板, 用于金属板, 板材, 片材

操控类型

CNC数控

应用

工业用途

零件重量

手动装载

构造特性

大尺寸, 平台式, 桥式

其他特性

高精度, 用于大型零件

X轴

1,220 mm, 2,490 mm, 3,658 mm
(48.03 in, 98.03 in, 144.02 in)

Y轴

1,220 mm, 1,500 mm, 2,130 mm
(48.03 in, 59.06 in, 83.86 in)

Z轴

170 mm
(7 in)

切割速度

12 m/min

激光功率

最多: 30,000 W

最少: 22,000 W

重复精度

0.02 mm
(0.0008 in)

可用压力

4,000 bar
(58,015.1 psi)

整体长度

最少: 2,600 mm
(102 in)

最多: 4,700 mm
(185 in)

整体宽度

最少: 2,050 mm
(81 in)

最多: 3,500 mm
(138 in)

精确度

0.03 %

产品介绍

概述
WJFB 是一款工业用磨料水刀切割机，采用可移动飞桥（fly-bridge）结构。桥架在 X、Y 轴移动，工作台保持开放，能够对大幅面材料进行稳定精确的切割。用于制造车间，适用于金属、石材、玻璃及先进复合材料，切割过程中无热影响变形。紧凑包装和可进海运集装箱的尺寸便于运输与现场安装。

主要特点

移动式飞桥设计，便于对超大或形状不规则工件的接近与加工。
开敞床台布局，便于从上方或侧面装卸大板材。
高精度线性传动，线性精度 ±0.03 mm，重复定位 ±0.02 mm。
最大行进速度 12 m/min，适合高效大幅面加工。
兼容 Jekran 直驱泵（22 kW / 30 kW），压力可达约 4,000 bar。
适用于金属、石材、玻璃和复合材料，切割无热影响区。

设计 / 使用场景
为工业规模生产和定制加工车间设计：WJFB 可处理厚板切割、大板嵌套裁切、建筑石材面板以及需要无热加工的脆弱复合材料或玻璃部件。

技术规格

型号名称：WJFB（WaterJet Fly Bridge）。
可用标称台面尺寸：44（4ft x 4ft）、85（8ft x 5ft）、125（12ft x 5ft）、127（12ft x 7ft）。
X 轴行程：1,220 mm / 2,490 mm / 3,658 mm（视型号而定）。
Y 轴行程：1,220 mm / 1,500 mm / 2,130 mm（视型号而定）。
Z 轴行程：170 mm（所有型号）。
最大进给速度：12 m/min。
线性精度：±0.03 mm。重复精度：±0.02 mm。
占地示例（随泵、料仓布置不同而变化）：2.6 x 2.05 m；3.28 x 2.8 m；4.7 x 3.5 m。

泵的技术规格

Model 22 Direct Drive — 伺服电机功率：22 kW（30 HP）；效率 ≥ 90%；输出压力：约 58,000 psi（4,000 bar）；喷嘴与流量：0.011" / 0.82 gpm（0.3 mm / 3.1 lpm）；占地：1,110 x 800 x 1,065 mm。
Model 30 Direct Drive — 伺服电机功率：30 kW（40 HP）；效率 ≥ 90%；输出压力：约 58,000 psi（4,000 bar）；喷嘴与流量：0.014" / 1.1 gpm（0.35 mm / 4.2 lpm）；占地：1,110 x 800 x 1,065 mm。
