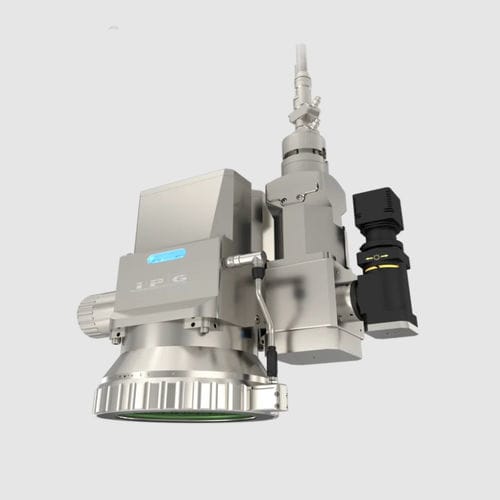

3D激光扫描头 IPG series

2DXY 轴XYZ轴

概述
激光扫描头（2D 与 3D）通过镜面反射引导激光束在工作区域内扫描。快速且精确的扫描可减少系统运动需求并提高加工产能。IPG 振镜可与 IPG 激光器集成，适用于焊接、切割、清洗、烧蚀、打标和增材制造等工业应用。

主要特性

• 功率处理（多模）：中功率最高可达 2 kW；D20 最高可达 6 kW；D33/3D 最高可达 12 kW
• 防护等级：高功率型号可选 IP67
• 净光圈选项：12 mm、20 mm、33 mm
• 扫描场宽度：可达约 320 mm（可选宽视场镜头）
• 扫描区域形状：支持方形与矩形扫描区域

宽视场镜头
更宽的扫描场可扩大激光加工区域，使单位置可完成更多切割、焊接或更大范围的清洗，从而减少系统整体运动并提高产量。可根据应用提供方形和矩形的宽视场镜头。

集成控制中心

• 与振镜、激光器、机器人/PLC（现场总线）、PC 及 LDD 焊缝测量等设备直接连接
• 支持工业现场总线：Profinet、Ethernet/IP、EtherCAT
• 提供工业电缆包及多种安装选项

产品系列与比较
中功率 2D 振镜 — 多模最高 2 kW；净光圈约 12 mm；示例镜头范围 100 mm（60×60 mm）至 420 mm（300×300 mm）。
D20 高功率激光扫描头 — 多模最高 6 kW；净光圈 20 mm；示例：260 mm（112×112 mm）、500 mm（250×250 mm）；部分配置支持 IP67。
D33 超高功率激光扫描头 — 多模最高 12 kW；净光圈 33 mm；多模与单模镜头可达 510 mm（扫描场可达约 270×270 mm）；支持 IP67。
3D 高功率振镜 — 最高 12 kW；33 mm 净光圈；选配镜头提供典型 Z 行程 ±6 mm 至 ±13 mm；高功率型号支持窗口污染检测。

备注
上述规格为典型配置示例。可按型号与应用要求提供定制的镜头/扫描场组合与规格。

特征 / 规格（概要）

• 应用：焊接、切割、清洗、烧蚀、打标、增材制造
• 功率处理范围：依据系列不同从最高 2 kW、6 kW 到 12 kW
• 防护等级：部分高功率型号为 IP67
• 净光圈：12 mm、20 mm、33 mm
• 聚焦镜头 / 扫描场 (XY)：示例从 60×60 mm 至约 300×300 mm（多模），单模镜头可选至约 270×270 mm
• 聚焦 Z 行程：典型 ±6 mm 至 ±13 mm（视型号/镜头而定）
• 准直镜头选项：50、60、85、100、120、140、160 mm（视型号而定）
• 工作距离：最高可达约 630 mm（视型号而定）
• 窗口污染检测：部分高功率型号支持
• 集成：内置集成控制中心，支持 Fieldbus、机器人/PLC、激光器及测量连接
