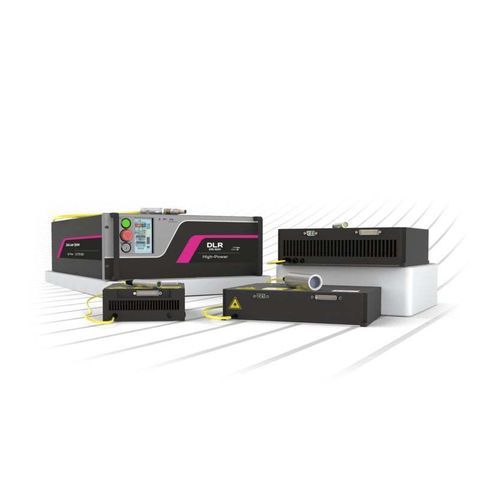

医疗应用激光二极管模块 DL series

用于光泵浦用于塑料焊接二极管

概述
IPG二极管激光器模块与机架单元将可靠的单发射极二极管与传输光纤结合，为OEM和终端用户提供集成的二极管激光解决方案。产品以紧凑型DLM OEM模块和终端用户就绪的DLR机架单元形式提供，支持准直器或裸纤输出，并可选配红色引导激光器。

主要产品类型

• DLM（二极管激光模块）：交钥匙OEM模块，集成驱动电子和冷却；提供准直器或裸纤终端，支持可选红色引导激光器。
• DLR（机架式二极管激光单元）：采用全密封单发射极二极管到光纤耦合的高亮度机架系统；适用于工业端用户的就绪解决方案。

功能描述
这些二极管激光器提供多种输出配置和集成功能，以简化系统集成。DLM模块为紧凑型OEM组件，通常仅需外部直流电源。DLR机架单元为完整系统，具备波长稳定、窄线宽、密封发射器并可选择风冷或水冷。设备结构紧凑、维护量低、能效良好。

应用

• 热处理与金属硬化
• 塑料焊接
• 医疗应用
• 光学激光泵浦光源

对比（摘要）
wavelength | DLM 系列 | DLR 系列
wavelength range | DLM 915–970 nm | DLR 970 或 976 nm
output power | 最高可达 2 kW | 最高可达 2 kW
modulation | 最高 50 kHz | 最高 50 kHz
output fiber core diameter | DLM 150–200 μm | DLR 110–400 μm
cooling | 风冷 | 风冷或水冷

DLM（二极管激光模块）
紧凑型OEM模块，集成驱动电子与冷却；提供准直器或裸纤终端及可选红色引导激光器。为OEM灵活集成设计，通常仅需外部直流电源。

DLR（机架式二极管激光单元）
高亮度机架单元，采用二极管到光纤的密封单发射极组合。终端用户就绪系统，具备工业设计、波长稳定、窄线宽及典型 >40% 的能效。

技术规格

• 波长范围：915–976 nm（典型，DLM：915–970 nm；DLR：970 或 976 nm）
• 最大输出功率：可达 2 kW
• 调制：最高 50 kHz
• 输出光纤芯径：DLM 150–200 μm；DLR 110–400 μm
• 冷却方式：DLM – 风冷；DLR – 风冷或水冷
• 输出选项：准直器或裸纤终端；可选红色引导激光器
• 驱动与冷却：DLM 含集成驱动电子与冷却；DLR 为完整机架系统
• 性能：波长稳定、窄发射线宽与高能效（DLR 典型 >40%）
