准连续波激光系统 MCQL-450/4500/x

光纤红外医疗应用

概述
准连续波（QCW）光纤激光器通过发出相对较长的高峰值功率脉冲，在较低平均功率下实现与连续波（CW）激光器类似的加工效果。QCW脉冲的峰值功率可达平均功率的约10倍，脉冲能量可达数百焦耳，典型脉冲持续时间为0.05 ms至50 ms。可提供单模、多模和多通道配置，主流波长为1070 nm，另有二极管和铥波段可选。

提高激光输出效率
QCW光纤激光器产生长脉冲并具高峰值功率，可在降低平均功率的同时实现对金属和非金属表面的高效能量耦合，从而适用于需要高脉冲能量或低热输入的加工工艺。

主要能力与特性

• 峰值功率可达平均功率的10倍左右
• 脉冲持续时间典型范围 0.05–50 ms（系列相关）
• 脉冲能量可达数十至数百焦耳（示例值最高约240 J）
• 提供单模、多模和多通道配置
• 波长选项：以1070 nm为主；二极管QCW约895 nm；铥QCW 1880–2100 nm
• 支持模拟脉冲调制以调整时间脉冲形状和脉冲序列

灵活的工艺优化
可对单个QCW脉冲进行调制以获得适合应用的时间脉冲形状或脉冲序列。典型策略包括用于钻孔的多脉冲突发、用于预处理的上升脉冲、针对高反射材料的增强脉冲峰值以及用于减少易裂材料裂纹的下降脉冲。

典型应用

• 钻孔 — 高峰值功率与长脉冲相结合，可在高产能下获得优良孔质量。
• 焊接 — 峰值功率有助于克服铜、铝等高反射金属，且热输入较低；适用于电池焊接和精密焊接。
• 切割 — 单模QCW适用于陶瓷、蓝宝石等非金属材料的高质量高速红外切割。
• 医疗与科研 — 二极管与铥QCW模块在医疗OEM集成、激光泵浦和科研用途中提供所需的脉冲能量与波长。

产品系列 / 变体（概览）

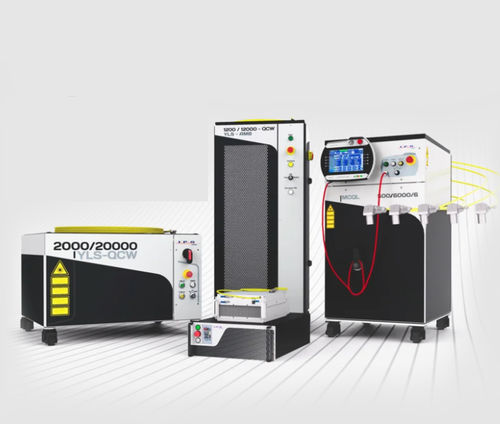

代表性系列包括 YLS-QCW（多模机柜）、MCQL（多通道QCW）、YLR-QCW（机架）、YLM-QCW（模块）、YLR/YLM-QCW-SM（单模），以及 DLM-QCW（二极管QCW模块）、TLM-QCW（铥QCW模块）。

系列代表性参数比较（概要）
1070 nm | 输出通道 | 多模平均功率 | 10×峰值 | 脉冲能量 | 脉冲持续时间 | 光纤芯径 | 重复率 | 冷却
YLS-QCW：1 | 最高 2 kW | 最高 20 kW | 最高 240 J | 0.2–10 ms | 50–300 μm | 最高 2 kHz | 风冷或水冷
MCQL：2,3,4,6 | 最高 500 W/通道 | 最高 6 kW/通道 | 最高 60 J/通道 | 0.05–50 ms | 200–600 μm | 最高 10 kHz | 水冷
YLR-QCW / YLM-QCW / SM：模块级别可达600 W，单模14 μm，重复率最高50 kHz，冷却方式视系列而定。

二极管与铥QCW选项
DLM-QCW（二极管QCW）：约895 nm，输出至数百瓦，典型光纤芯径约600 μm，适合手持OEM集成及机架式集成；TLM-QCW（铥QCW）：1880–2100 nm中红外波段，提供单模/多模选项和针对特定应用的脉冲能量。

备注
所列参数为代表性标准产品值；可根据需求提供定制规格，且产品在不同地区的可用性可能有所差异。

技术规格

• 典型波长：1070 nm（另有二极管 ~895 nm；铥 1880–2100 nm）
• 脉冲持续时间：通常 0.05–50 ms（部分机柜 0.2–10 ms）
• 脉冲能量：最高约 240 J（视系列而定）
• 峰值功率能力：最高约 20 kW（平均功率的10倍，视系列而定）
• 脉冲重复率：从个位Hz到最高50 kHz（取决于型号）
• 光纤芯径：单模约14 µm；多模 50、100、200、300、400、600 µm
• 冷却方式：视系列提供风冷或水冷选项
