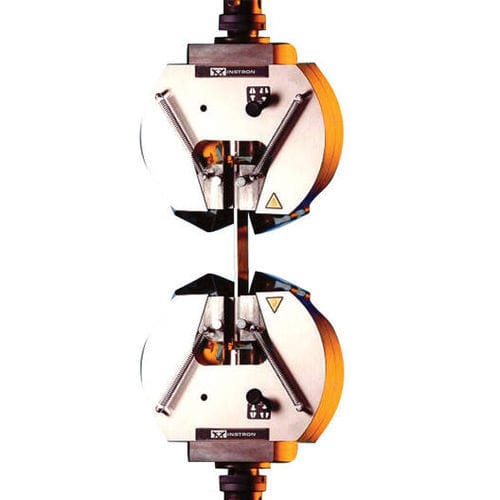

气动夹持器 2716 series

平行紧凑型平面式

气动楔形动作夹持器的特点是前部为开放式设计，便于装载大型试样。该系列可容纳直径达60毫米（2.36英寸）的圆形试样和厚度达70毫米（2.75英寸）的扁平试样。这些气动楔形夹具的紧凑设计，在安装在Instron的地面模型测试系统上时，可以最佳地利用测试区域。 特别适合于可能存在灰尘和金属碎片的工业环境，这些夹具有保护性的防尘罩，可以很容易地套在表面上，以保护移动表面。可选的背负式适配器板提供了一种有效的方法，用于安装次级负载串，以进行低容量测试，而无需拆除较大的握把。 在2716-110和2716-120握把上，用于圆形试样的Ve面在设计上减少了中心区域，这影响了它们吸收高能量断裂而不断裂的能力。这种握把采用了一个分叉的面状结构，可以在不损坏面状结构的情况下消散断裂能量。在W-5180和W-5190握把上，由于尺寸大大增加，可以使用一体式设计的握把面。
