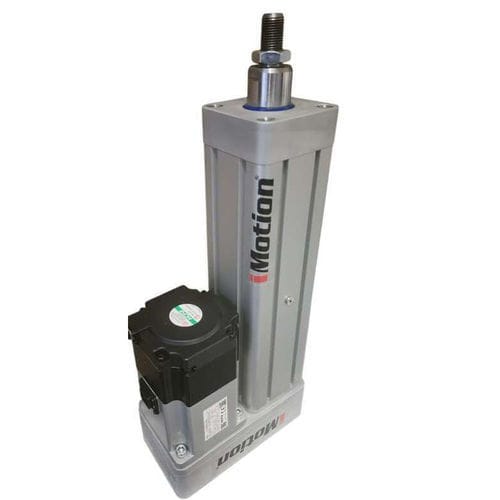

电动缸 IMTK 63

滚珠丝杠伺服电机IP54

概述
IMTK 63专为需要更大推力且投资可控的紧凑型设备提供可靠的电动驱动而设计。63尺寸紧凑机身、两种滚珠丝杠选项（16x5 与 16x10）、电机直列或并联安装以及高承载能力，使其适用于大批量生产应用。

关键性能参数

• 额定推力：2000 N
• 最高速度：500 mm/s（取决于丝杠和电机）
• 标准最大行程：1000 mm
• 重复定位精度：<0.03 mm

特性

• 两种滚珠丝杠选项：16x5 与 16x10，以匹配所需的力和速度
• 高动态承载能力：最高可达10,700 N（视丝杠而定）
• 适合紧凑型机械集成：63规格适用于需要更大推力的紧凑设计
• 两种电机布置：直列安装与并联安装
• 高加速度：最高达12 m/s²，支持高频次循环
• 可选 IP65 防护（标准 IP54）

一般数据与丝杠性能（表格）
一般数据
气缸规格：63
可选丝杠导程：5 / 10 mm
标准最大行程：1000 mm
最大加速度：12 m/s²
重复定位精度：<0.03 mm
防护等级：IP54；可选 IP65
电机安装：直列或并联
合规：机械指令 2006/42/EC

按丝杠选项的性能
丝杠规格：16x5 · 动态承载能力：8,100 N · 静态承载能力：12,400 N · 最高速度*: 250 mm/s · 额定推力：2000 N
丝杠规格：16x10 · 动态承载能力：10,700 N · 静态承载能力：17,000 N · 最高速度*: 500 mm/s · 额定推力：2000 N

备注
* 最高速度取决于所选电机转速及应用工况。

主要尺寸（选定值）
直列电机安装（尺寸单位：mm）
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

并联电机安装（尺寸单位：mm）
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

安装与电机选项

• 直列电机安装（紧凑的直列配置）
• 并联电机安装（并联配置）
• 电机布置兼容常见工业伺服/步进电机；直列或并联安装便于灵活集成

应用

• 包装机械
• 装配自动化
• 拾取与放置系统
• 紧凑型 OEM 机械
• 气缸到电驱的改造
• 轻载工业定位

特性 / 技术规格

• 型号：IMTK 63
• 品牌：iMotion
• 气缸规格：63
• 可选丝杠导程：5 mm 与 10 mm（滚珠丝杠选项）
• 标准最大行程：1000 mm
• 最大加速度：12 m/s²
• 重复定位精度：<0.03 mm
• 额定作动力：2000 N
• 最高速度 (16x5)：250 mm/s
• 最高速度 (16x10)：500 mm/s
• 动态承载能力 (16x5)：8,100 N
• 静态承载能力 (16x5)：12,400 N
• 动态承载能力 (16x10)：10,700 N
• 静态承载能力 (16x10)：17,000 N
• 防护等级：标准 IP54；严苛环境可选 IP65
• 电机安装：直列或并联
• 合规：机械指令 2006/42/EC
