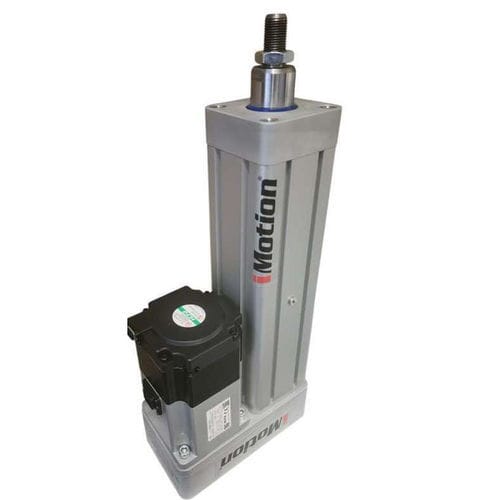

电动缸 IMTK 40

螺杆滚珠丝杠IP54

概述
IMTK 40 为紧凑型工业设备提供受控的电动直线运动。40号机身、两种滚珠丝杠导程选择以及可选的直联或平行电机安装方式，便于在占用空间受限的生产线和 OEM 设备中集成。

关键性能参数

• 额定推力：900 N
• 最高速度：500 mm/s（取决于丝杠与电机）
• 标准最大行程：600 mm
• 重复定位精度：<0.03 mm
• 最大加速度：12 m/s²

主要特点 / 优势

• 两种滚珠丝杠导程（12x5 与 12x10），可匹配所需的力与速度
• 直联或平行电机安装，支持灵活的机器布局
• 较高的动态承载能力（根据丝杠可达 5,000 N）
• 40号紧凑机身，适用于安装空间受限场合
• 可达 12 m/s² 的加速度，适合高产能循环
• 标准防护等级 IP54；恶劣环境可选 IP65
• 设计符合机械指令 2006/42/EC

技术规格 / 通用数据
气缸尺寸：40
可用丝杠导程：5 / 10 mm
标准最大行程：600 mm
最大加速度：12 m/s²
重复定位精度：<0.03 mm
防护等级：IP54（可选 IP65）
电机安装：直联或平行
合规性：机械指令 2006/42/EC

按丝杠选型的性能
丝杠规格：12x5 — 动态承载能力：5,000 N — 静态承载能力：8,600 N — 最高速度*: 250 mm/s — 额定力：900 N
丝杠规格：12x10 — 动态承载能力：4,400 N — 静态承载能力：7,700 N — 最高速度*: 500 mm/s — 额定力：900 N
* 最高速度取决于电机转速及应用条件。

技术尺寸（示例）
直联电机安装 — 关键尺寸
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

平行电机安装 — 关键尺寸
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

应用

• 包装机械
• 装配自动化
• 拾取与放置系统
• 紧凑型 OEM 机械
• 气缸替换 / 改造
• 轻负载工业定位

注意事项

• 速度值基于参考电机转速 3,000 rpm；最终选型时应综合评估载荷、行程、循环时间与安装方式。
• 计算总装配长度时，应在尺寸 A 上加上所选行程长度。

特性 / 技术规格

• 型号系列：IMTK 40
• 气缸尺寸：40
• 可用丝杠导程：5 mm、10 mm
• 标准最大行程：600 mm
• 参考电机转速：3,000 rpm（速度值基于该参考计算）
• 典型最高速度：最高 500 mm/s（随丝杠和电机选择而异）
• 最大加速度：12 m/s²
• 重复定位精度：<0.03 mm
• 额定推力：900 N
• 动态/静态承载能力（12x5）：5,000 N / 8,600 N
• 动态/静态承载能力（12x10）：4,400 N / 7,700 N
• 防护：标准 IP54，可选 IP65
• 电机安装：直联或平行
• 合规性：机械指令 2006/42/EC
