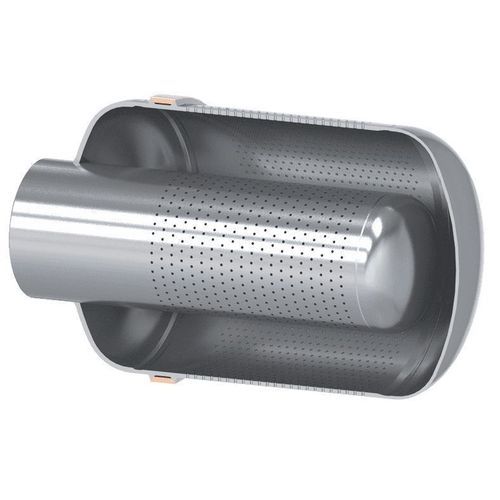

高压式气体扩散器

产品概述
IMI CCI 的两段式排放管用于在蒸汽排入冷凝器时降低噪音，尤其适用于存在较大压降的汽轮机旁通工况。其多级固定节流口设计将压降分散到两级，以降低声学排放并保护下游设备。按每个项目定制设计，该排放管可实现精确的蒸汽温度控制，优化旁通阀和配管的尺寸，并直接焊接到下游蒸汽管道。采用合金钢制造（可选不锈钢），适用于水冷或风冷冷凝器，并可与火电厂控制系统集成。

优点

• 在高压蒸汽工况下通过将压降分为两段来降低噪声水平。
• 通过引导流动并控制蒸汽温度，降低对冷凝器和涡轮内部件的风险。
• 通过优化阀门和管路尺寸及减少管线需求降低安装成本。

主要特点

• 两段压降设计（多级、固定节流口）。
• 焊接固定节流口结构；直接焊接到下游蒸汽管道。
• 按每个安装定制设计以实现精确性能。
• 兼容风冷或水冷冷凝器。
• 具备流量测量能力。
• 合金钢本体，可选不锈钢结构。
• 可与电厂热力解决方案的控制系统集成。
• 精确的蒸汽温度控制。
• 紧凑布局，适用于旁通阀下游。

技术参数 / 规格

• 介质类型：蒸汽。
• 端部连接：BWE；法兰。
• 设计规范：ASME B31.1；EN 12516-2。
• 认证：PED；NACE；SIL；CRN；IBR。
• 结构：合金钢本体（可选不锈钢）；焊接固定节流口，多级配置。
• 应用：汽轮机旁通及向冷凝器排放蒸汽；按安装定制设计。
