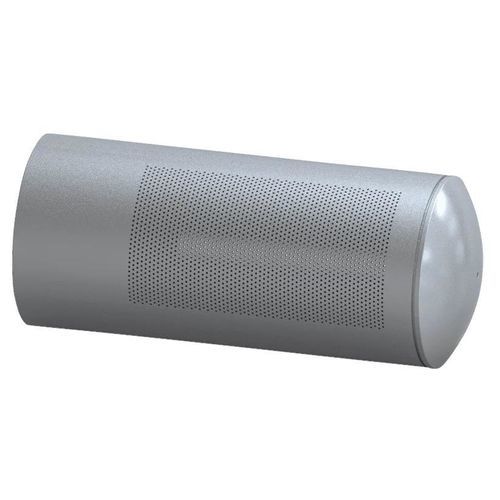

排放消声器

调节压力调节流量调节

产品概述
IMI的Dump Tube系统用于涡轮旁路（bypass）工况下，将蒸汽安全、可控地排放至冷凝器。其为固定孔口设计，可将旁路阀下游的蒸汽压力降至冷凝器压力。每根管道按工厂具体工况定制，确保最佳性能并保护冷凝器和涡轮内部件。该设计无需在冷凝器内进行额外冷却，并可通过客户的DCS实现精确的前馈（feed-forward）控制。可选两级布局，且dump tube可兼作流量计。系统可降低噪音与热应力，通过缩短管路和对旁路阀与dump tube的联合选型降低安装成本，并通过集成的前馈算法实现喷淋水的预测性热控。

主要特性

• 固定孔口减压设计
• 根据每个装置定制尺寸
• 兼容水冷或风冷冷凝器
• 可作为流量计使用
• 支持单级或两级布局
• 合金钢制造（可选不锈钢）
• 为前馈控制系统设计
• 焊接至下游蒸汽管以实现紧凑的管路占用

应用与优势
用于涡轮旁路场景中向冷凝器安全、可控地排放蒸汽；通过在固定阶段分摊压力来降低噪音并保护内部件；实现精确的热控和喷淋水的预测性调节；通过缩短管路并允许旁路阀与dump tube联合选型降低安装成本。

技术规格

• 介质类型：蒸汽
• 端部连接：BWE；法兰
• 设计规范：ASME B31.1；EN 12516-2
• 认证：PED；NACE；SIL；CRN；IBR
• 结构：合金钢（可选不锈钢）
• 布局：单级或两级（可选）
• 功能：固定孔口减压器；可作为流量计
• 控制：为与客户DCS的前馈控制集成而设计
