对焊管件配件 MOP/MOP-F

概述
MOP/MOP-F 挡板是一种被动在线装置，安装在蒸汽阀门下游，用于降低出口速度并抑制噪声和振动。适用于汽轮机旁通、排气口及其他高速蒸汽工况，设计根据 IEC 60534-8-3 限制声速流。安装挡板而非增大阀门尺寸，可实现更紧凑且成本更优的阀门系统布置。提供直通型外壳，采用圆锥形（MOP）或平板型（MOP-F）挡板，可兼容标准 BWE 接头。IMI 自1980年以来在蒸汽系统中应用该解决方案。

主要优点

• 降低蒸汽排出速度，最大限度减少控制阀下游的声学噪声和振动。
• 在高压降场合避免增大阀门尺寸，支持紧凑型系统设计。
• 经工业实践验证的解决方案，具有长期运行经验并符合国际标准。

主要特性

• 应用：汽轮机旁通、排气口和蒸汽系统。
• 在线挡板，直通体。
• 标准：IEC 60534-8-3；符合 ASME B31.1。
• 挡板选项：Corn（MOP）或平板（MOP-F）。
• 端口连接：标准 BWE。
• 尺寸：标准 6" 至 32"；34" 以上为特殊订制。
• 材料：碳钢；铬钼钢。
• 介质：蒸汽（其他介质可按需提供）。

产品形态与功能

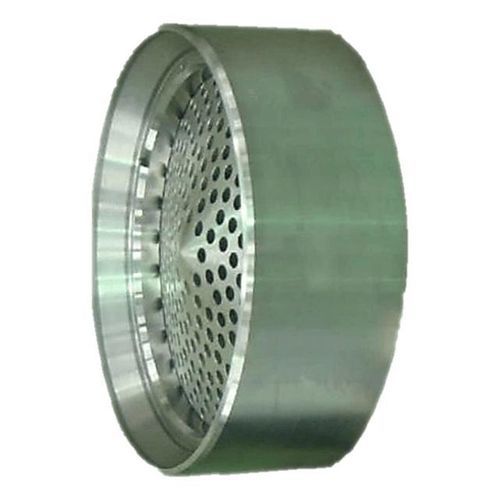

该装置为带有内部穿孔板的圆柱形金属组件。安装在控制阀下游时可降低出口速度并切断声学传播路径，从而抑制高压蒸汽系统中的噪声和振动。为工业环境设计，并兼容标准 BWE 接头。IMI 可提供选型和集成的工程支持。

参数 / 技术规格

• 流体类型：蒸汽。
• 端口连接：BWE 标准。
• 材料：碳钢；铬钼钢。
• 壳体类型：直通。
• 设计规范：ASME B31.1；IEC 60534-8-3。
• 温度范围 (°C)：0 至 400。
• 尺寸：标准 6" 至 32"（34" 以上为特殊）。
• 挡板类型：Corn（MOP）或 Flat（MOP-F）。
