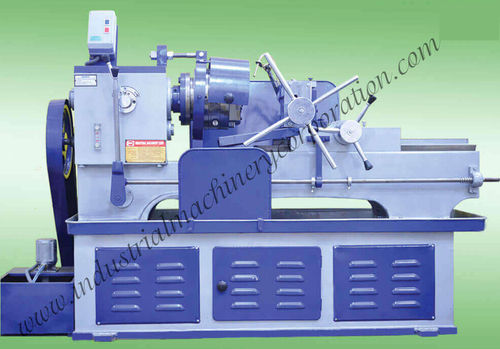

自动螺纹加工机床

螺杆自动杆式

产品概述
IMC棒材螺纹切削机用于利用切削追刀（tangential chasers）对棒材进行外螺纹切削。工件固定不动，刀头（die head）旋转以形成 BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME 和 BSF 等标准的螺纹。该型号由 IMC 生产，旨在实现稳定的螺纹加工并降低维护；齿轮经渗碳处理并在滚刀机上切削，以保证高速运行时的低噪声。

主要部件

• 底座 (Base)
• 主轴箱 (Head Stock)
• 鞍座 (Saddle)
• 床身夹紧台钳
• 刀头 (Die Head)

IMC 刀头范围
1/4" 至 1" (6MM 至 25MM)（床式）；3/8" 至 1.1/2" (10MM 至 40MM)（床式）；1/2" 至 2.1/2" (12MM 至 65MM)（床式）。

可选项

• 螺纹类型：METRIC、ACME、UNC、BSW、其他、不确定
• 所需螺纹长度：最长 4" (100MM)、最长 12" (300MM)、最长 24" (600MM)、其他、不确定
• 工件直径：1/4" 至 1" (6MM 至 25MM)、3/8" 至 1.1/2" (10MM 至 40MM)、3/8" 至 2" (10MM 至 50MM)、1/2" 至 2.1/2" (12MM 至 65MM)、1" 至 4" (25MM 至 100MM)、其他、不确定
• 采购时间选项（供买方选择）：立即、1 周内、15 天内、1 个月内、其他、不确定

结构与性能说明
制造工艺精良，材料耐用。所有齿轮为渗碳钢，齿面与齿厚加大，并在滚刀机上切削，以保证即使在高速下也能低噪运行。设计注重高效螺纹加工与低维护成本。

技术参数表
型号列：1/4" TO 1" (6MM to 25MM) (BED TYPE) | 3/8" TO 1.1/2" (10MM to 40MM) (BED TYPE) | 1/2" TO 2.1/2" (12MM to 65MM) (BED TYPE)
鞍座行程：10" | 13" | 22"
主轴转速范围：75-140 | 75-140 | 45-90
主轴速度档数：2 | 2 | 2
切螺纹能力：1/4" to 1" | 3/8" to 1.1/2" | 1/2" to 2.1/2"
每小时产量：60-80 | 60-80 | 70-90
所需功率：3 H.P. | 3 H.P. | 7.5 H.P.
导程螺杆：可选 | 可选 | 可选
重量 (KG) 约：500 | 550 | 990

标签 / 典型用途

• 棒材切螺纹机
• 棒材切螺纹刀头
• 自动棒材切螺纹机
• 印度棒材切螺纹机价格
• 批发高精度钢棒切螺纹机

技术规格

• 功能：使用切削追刀对棒材进行外螺纹切削
• 支持的螺纹类型：BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSF
• 主要部件：Base、Head Stock、鞍座、床身夹紧台钳、刀头
• 型号范围（直径）：6 mm 至 25 mm；10 mm 至 40 mm；12 mm 至 65 mm
• 鞍座行程：10"、13"、22"（视型号而定）
• 主轴转速范围：75-140 rpm（两个型号）、45-90 rpm（较大型号）
• 主轴速度档数：2
• 生产速率：约 60-90 件/小时，视型号而定
• 电机功率要求：3 H.P.（小型号）、7.5 H.P.（大型号）
• 导程螺杆：可选
• 近似重量：根据型号约为 500 kg、550 kg 或 990 kg
