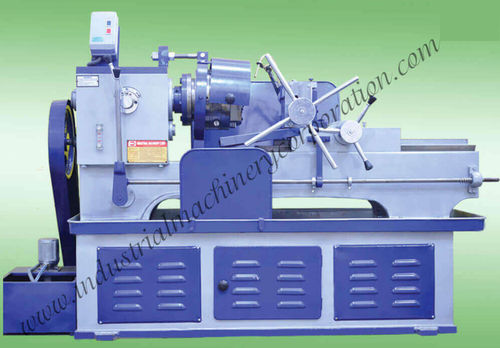

螺栓螺纹加工机床

产品概述
螺栓滚丝机，用于在固定工件上使用切线式 HSS 刀具切削外螺纹。模具头旋转，工件保持静止，可精确加工 BSW、UNF、METRIC、UNC、ACME、BSP、BSPT、NPT 等多种螺纹形式，适用于工业批量生产。

组件

• 底座
• 主轴箱（head stock）
• 鞍座（saddle）
• 床式或立柱式夹具
• 模具头（die‑head）

主轴箱
采用锻造合金钢制造，确保与导轨的持久刚性对中；轴采用热处理合金钢，提高使用寿命。

鞍座
精密安装在两根立柱上，确保平稳、准确的移动，并与主轴箱中心对中以保证连续切削。

驱动箱（apron）
通过钢制齿条和坚固齿轮向鞍座传递动力。齿轮采用优质钢制造，确保可靠传动。

虎钳夹头
重型箱式虎钳，夹头使用热处理合金钢制造；夹头运动由鞍座上的螺杆控制，且与主轴箱中心对中。

IMC 模具头适用范围
直径 1/4" 至 1"（6 mm 至 25 mm）
直径 3/8" 至 1.1/2"（10 mm 至 40 mm）
直径 1/2" 至 2.1/2"（12 mm 至 65 mm）
直径 1" 至 4"（25 mm 至 100 mm）

规格（按型号）

• 型号 A — 适用 1/4"–1"（6–25 mm，床式）：鞍座行程 10"；主轴转速 75–140 rpm；2 档；产量 60–80 件/小时；电机 3 H.P.；导程螺杆可选；重量 ≈ 500 kg。
• 型号 B — 适用 3/8"–1.1/2"（10–40 mm，床式）：行程 13"；转速 75–140 rpm；2 档；产量 60–80 件/小时；电机 3 H.P.；导程螺杆可选；重量 ≈ 550 kg。
• 型号 C — 适用 1/2"–2.1/2"（12–65 mm，床式）：行程 22"；转速 45–90 rpm；2 档；产量 70–90 件/小时；电机 7.5 H.P.；导程螺杆可选；重量 ≈ 990 kg。
• 型号 D — 适用 1"–4"（25–100 mm，立柱式）：行程 10"–12"；主轴转速 40 / 75 / 115 rpm；3 档；产量 35–40 件/小时；电机 12.5 H.P.；导程螺杆标配；重量 ≈ 1600 kg。

可选项

• 螺纹类型：METRIC、ACME、BSW、UNC、UNF、BSP、BSPT、NPT，或按需定制
• 所需螺纹长度：最长 4"（100 mm）、最长 12"（300 mm）、最长 24"（600 mm）、定制长度
• 工件直径：标准范围 6 mm 至 100 mm 或按要求定制
• 采购周期：即时、一周内、15 天内、一月内、其他

备注
本机采用 HSS 切线式刀具。固定工件与旋转模具头结合，可产生精细且重复性高的外螺纹。可加工的螺纹类型取决于随机器提供的刀具组合。

技术规格

• 产品：螺栓滚丝机
• 切削方式：切线式刀具（HSS）
• 支持螺纹类型：BSP、MATRIX、BSPT、NPT、UNF、UNC、BSW、ACME、METRIC
• 模具头直径范围：1/4"–1"；3/8"–1.1/2"；1/2"–2.1/2"；1"–4"
• 鞍座行程选项：10"、13"、22"、10"–12"
• 主轴转速范围：75–140；45–90；40–75–115 rpm
• 主轴档位数：2 或 3（视型号而定）
• 产量：视型号 35–90 件/小时
• 电机功率：视型号 3 H.P. 至 12.5 H.P.
• 导程螺杆：可选 / 标配（视型号而定）
• 近似重量：视型号 500–1600 kg
