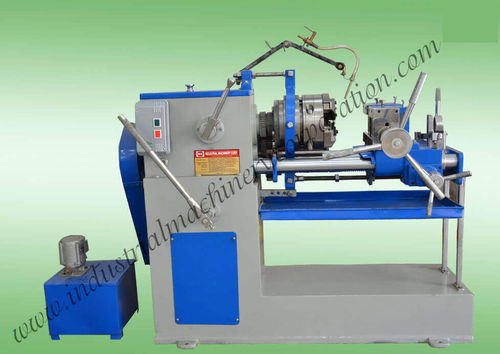

PVC管道螺纹加工机

产品描述
PVC管螺纹切削机是一款用于对PVC及类似塑料管材进行外螺纹切削的工业设备，采用切向啮合刀具（chaser）。刀具固定不动，模头旋转，从而可精确切削平行和锥形螺纹，支持 BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSF 等标准。

主要部件

• 底座
• 主轴箱（Head stock）
• 鞍座（Saddle）
• 床身/柱式夹具
• 模头（Die head）

设计与工艺
该机设计用于在规定公差范围内稳定制造螺纹型线。关键部件选材与加工以满足工业生产环境中的重复性与耐用性要求。

主轴箱
重载齿轮箱体，高品质铸件支撑主轴轴承。齿轮箱润滑良好，配有三只超重载轴承以延长寿命。

床身
柱式床身配两根精密钢柱，硬铬镀层提高耐磨性，保证鞍座平稳导向。

鞍座
鞍座在柱上精密装配，实现与主轴箱中心平滑、精准的纵向移动对准。

前护板（Apron）
前护板通过钢制齿条和小齿轮实现鞍座运动与主头沿柱的传动。所有齿轮采用高质量钢材，确保可靠的进给动作。

夹具钳口
钳口由经热处理的合金钢制成，安装在鞍座上的重载箱式虎钳中，并与主轴箱中心对正。移动由鞍座上的螺杆控制。

IMC PVC管螺纹切削机与模头系列

• 1/4" 至 1"
• 3/8" 至 1.1/2"
• 1/2" 至 2.1/2"

可选项

• 螺纹类型：BSP、BSPT、NPT、BSW、其他
• 所需螺纹长度：最长 4" (100MM)、最长 12" (300MM)、最长 24" (600MM)、其他
• 工件直径：1/4" 至 1" (6MM 至 25MM)、3/8" 至 1.1/2" (10MM 至 40MM)、3/8" 至 2" (10MM 至 50MM)、1/2" 至 2.1/2" (12MM 至 65MM)、1" 至 4" (25MM 至 100MM)、2.1/2" 至 6" (65MM 至 150MM)、4" 至 8" (100MM 至 200MM)、8" 至 10" (200MM 至 250MM)、其他
• 采购紧急度：立即、一周内、15天内、一个月内、其他

规格摘要（表）
型号列：3/8" 至 2" (10MM 至 50MM) | 1/2" 至 2.1/2" (12MM 至 65MM) | 1" 至 4" (25MM 至 100MM) | 2.5" 至 6" (65MM 至 150MM) | 4" 至 8" (100MM 至 200MM) | 8" 至 10" (200MM 至 250MM)
鞍座行程：10"-12" | 16" | 10"-12" | 8" | 8" | 8"
主轴速度范围：127-180 | 60-90-120 | 40-75-115 | 25-50 | 25-50 | 10-20-30
主轴速度档数：2 | 3 | 3 | 2 | 2 | 3
切螺纹能力：3/8" 至 2" | 1/2" 至 2.1/2" | 1" 至 4" | 2.1/2" 至 6" | 4" 至 8" | 8" 至 10"
每小时产量：100-120 | 70-90 | 35-40 | 20-25 | 15-20 | 15-20
所需功率 (H.P.)：3 H.P. | 7.5 H.P. | 12.5 H.P. (960) | 15 H.P. (960) | 20 H.P. (960) | 30 H.P. (960)
导螺杆：所有型号均提供
重量（约，KG）：550 | 990 | 1600 | 1900 | 2500 | 5000

技术参数

• 型号名称：PVC管螺纹切削机
• 支持螺纹类型：BSPT、BSW、BSP、NPT、UNF、METRIC、UNC、ACME、BSF
• 主要部件：底座、主轴箱、鞍座、床/柱式夹具、模头
• 主轴箱：重载齿轮箱，配备三只超重载轴承
• 床身：柱式结构，带两根硬铬镀柱
• 鞍座：精密装配，确保平滑、精确的对准
• 前护板：通过高质量钢制齿条齿轮实现鞍座移动
• 钳口：热处理合金钢，运动由螺杆控制
• 机型范围：从 1/4" 到 10"（如上所列）
• 鞍座行程选项：8" / 10"-12" / 16"，视型号而定
• 主轴转速：按型号提供多档范围（见上例）
• 产能：约 15 至 120 件/小时，视型号和尺寸而定
• 电机功率范围：根据型号从 3 H.P. 至 30 H.P.
• 导螺杆：所有型号均提供
• 近似重量范围：根据型号从 550 kg 到 5000 kg
