可视化软件 Update S5

编程监控测试

产品摘要
S5 for Windows® 从 V1...V5 更新到 版本7。V6 到 V7 的更新可免费下载安装。

版本7 新功能：

• Statusrecorder
• LogView
• 智能输入辅助 (Intelligent Input Assistance)
• 通过 SINEC L2 在线访问 SIMATIC S5
• 通过 H1 在线访问 SIMATIC S5
• 在以下系统上调用 STEP5 COM 包：
  • Windows XP (32/64 Bit)
  • Windows Vista (32/64 Bit)
  • Windows 7 (32/64 Bit)
  • Windows 8 (32/64 Bit)
  • Windows 10 (32/64 Bit)
  • Windows 11 (64 Bit)

详细描述

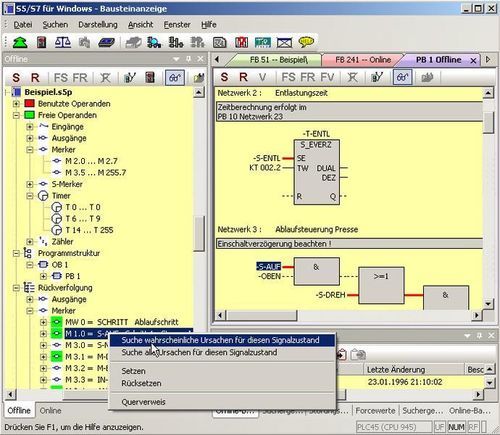

S5 for Windows® 提供用于为 Siemens SIMATIC S5 PLC 创建、修改、测试和记录 STEP5 程序的工具。支持 Statement List (STL)、Function Block Diagram (FBD) 和 Ladder Diagram (LAD) 表示方式，可直接编辑现有 S5 程序而无需导入/导出，兼容原 Siemens 编程单元。集成的 S5 Doctor 功能支持自动故障排查。

Statusrecorder 以帧为单位记录模块状态并带时间戳，可进行逐帧分析，并在 STL、CSF 与 LAD 展示之间切换以便诊断。

Oscilloscope 功能增强了编程系统的诊断能力。可在集成界面中监视和分析动态过程，使用虚拟测试探针指向 I/O 信号即可在示波器中监测多个信号。信号可记录并在任意时点停止以进行时序分析，记录数据可保存以供后续调查、归档或通过电子邮件发送。

集成的符号表编辑器支持创建与编辑、查找与替换、重新布线和语法检查。新的多段编辑器支持复杂的语句表、功能块图和梯形图的创建，操作既可通过鼠标也可通过键盘完成。交叉引用和相应的符号文件将以正确地址显示，并可在该窗口中同时编辑。语句表可在可显示时转换为功能块图或梯形图。CPU 状态功能提供中断栈、块栈和系统数据的信息。

S5 for Windows® 支持调用 STEP5 COM 包。可通过 USB 适配器与 PLC 建立通信（USB 适配器通信支持仅限 Windows 2000 和 Windows XP (32 Bit)）。

G5 for Windows® 步序编程（现已包含在 S5 for Windows® 中）是一个用于在 STEP5 程序内轻松编程顺序步骤（序列器控制）的工具。支持线性序列、替代分支、并行分支和跳转，步骤以方框显示，区分初始步骤、永久步骤和选择步骤，支持注释和时间分配，兼容 SIEMENS GRAPH5 / GRAPH5/II 及标准 SIEMENS Function 与 Step Blocks。

附加说明
注意：请在结账时于留言区为每次更新留下一个有效序列号（S5W-xxxxxx-xxxx）。每个序列号只能更新一次。V6 到 V7 的更新为免费。

特性 / 技术规格

• 产品编号：10218
• 名称：S5 for Windows® (Update Version 7)
• 页面价格显示：290.00 €（不含增值税）
• 用于 Siemens SIMATIC S5 (STEP5) 编程
• 支持的表示方式：FBD、LAD、STL
• Statusrecorder：带时间戳的逐帧块状态记录
• Oscilloscope：用于监测 I/O 信号和本地变量的虚拟示波器；信号记录与保存
• 包含 Intelligent Input Assistance 和 LogView
• 通过 SINEC L2 和 H1 在线访问 SIMATIC S5
• 在 Windows XP、Vista、7、8、10 及 Windows 11 (64 Bit) 上调用 STEP5 COM 包
• COM 包调用与 USB 适配器通信；USB 适配器通信仅支持 Windows 2000 与 Windows XP (32 Bit)
• 包含 G5 for Windows® Step Sequence Programming；兼容 SIEMENS GRAPH5 / GRAPH5/II
• 多段编辑器、符号表编辑器、查找与替换、语法检查、交叉引用
• 记录的数据可保存以供调查或归档
