编程软件 S5

监控数据采集和分析报告

概述
S5 PLC 的编程工具。S5 for Windows® 提供用于创建、修改、测试和记录 SIMATIC S5（STEP5）程序的工具。支持的表示方式包括 Function Block Diagram (FBD)、Ladder Diagram (LAD) 和 Statement List (STL)。现有 STEP5 程序可直接编辑，无需导入/导出。软件兼容西门子原装编程单元，并集成 S5 Doctor 自动故障诊断功能。

版本7新增功能

• Statusrecorder
• LogView
• 智能输入辅助
• 通过 SINEC L2 与 SIMATIC S5 在线连接
• 通过 H1 与 SIMATIC S5 在线连接
• 在受支持的 Windows 版本上调用 STEP5 COM 包

STEP5 COM 软件包支持的操作系统

• Windows XP (32/64 Bit)
• Windows Vista (32/64 Bit)
• Windows 7 (32/64 Bit)
• Windows 8 (32/64 Bit)
• Windows 10 (32/64 Bit)
• Windows 11 (64 Bit)

功能与特性

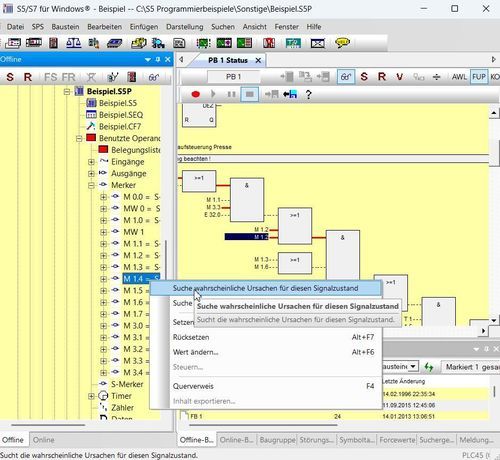

S5 for Windows® 包含 Statusrecorder，可记录带时间戳的模块状态，并支持在 STL、CSF 与 LAD 视图之间切换以进行逐帧分析。集成的示波器功能可用于监测和分析动态过程；I/O 信号和本地变量可通过虚拟探头监视。记录的信号数据可保存以便后续分析或归档。提供符号表编辑器，具备查找与替换、重接线和语法检查功能。多段编辑器支持 statement list、function block diagram 与 ladder diagram 的创建与编辑，以表示复杂功能。交叉引用和符号文件以正确地址显示并可同时编辑。statement list 在可显示时可转换为 FBD 或 LAD。CPU 状态功能提供中断栈、模块栈和系统数据等信息。软件支持调用 STEP5 COM 包，并可通过 USB 适配器与 PLC 建立通信（USB-PLC 通信在某些较旧 Windows 版本上受限）。

包含的 G5 for Windows®
包含 G5 for Windows®（步骤序列编程），这是用于在 STEP5 程序中图形化编程顺序步骤的工具。支持线性序列、替代分支、并行分支（最多 8 条并行分支）和跳转。步骤和转换以图形方式显示，可设置步骤类型（初始、永久或选择性）并为每步分配定时。所选步骤或转换的逻辑可在 LAD、CSF 或 STL 中同时显示和编辑。符号库可并行显示和编辑。

附加说明
现有 S5 程序可直接编辑，无需导入/导出。可使用 Windows 剪贴板进行程序或配置操作。记录的诊断数据可归档或用于后续分析。

技术规格

• 产品编号：10018
• 产品名称：S5 for Windows® Version 7
• 制造商：IBHsoftec GmbH
• 价格（不含增值税）：790.00 EUR
• 支持的表示方式：Function Block Diagram (FBD)、Ladder Diagram (LAD)、Statement List (STL)
• 主要特性：Statusrecorder、LogView、智能输入辅助、示波器功能、S5 Doctor 诊断、STEP5 COM 支持、多段编辑器、符号表编辑器、查找与替换、语法检查
• G5 for Windows®：包含图形步骤序列编程（兼容 SIEMENS GRAPH5 / GRAPH5/II；需标准 SIEMENS Function 与 Step 模块）
• 在线通信：通过 SINEC L2 与 H1 进行 SIMATIC S5 在线
• 通过 USB 适配器的 PLC 通信：支持（某些 USB-COM 功能仅在旧版 Windows 上可用，如 Windows 2000 与 Windows XP 32 Bit）
• 支持的操作系统：Windows XP (32/64 Bit)、Windows Vista (32/64 Bit)、Windows 7 (32/64 Bit)、Windows 8 (32/64 Bit)、Windows 10 (32/64 Bit)、Windows 11 (64 Bit)
• 数据记录：信号记录、保存以便归档与后续分析
• 编辑辅助：交叉引用、符号文件同步编辑、带语法检查的地址分配、Windows 剪贴板支持
