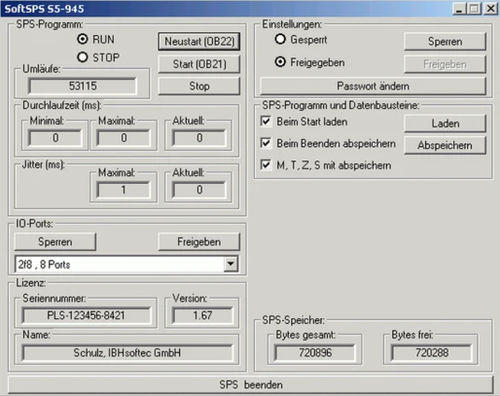

可视化软件 SoftPLC S5-945

编程OPCOPC服务器

概述
SoftPLC S5-943 / S5-945 是一款实时软件 PLC，能像硬件 PLC 一样执行 S5 程序，支持实时状态显示，并可直接使用 S5 编程工具（S5 for Windows® 和 STEP5）。在线连接可通过串行、以太网或同一台 PC 本地建立；可将 S5 PLC 程序导入 SoftPLC。

I/O 与总线系统
SoftPLC 支持标准多路 I/O 卡以及多种面向常用工业总线的智能接口卡。可选驱动包括 INTERBUS、PROFIBUS DP、CAN、ASi 和 DeviceNet，可实现对分布式 I/O 和现场设备的直接控制。

CPU 与执行
软件 PLC 可与其他应用共享 PC 的 CPU 时间；CPU 分配可配置（例如 50% PLC / 50% 其他应用）。在多处理器系统中可以为 SoftPLC 专用一个 CPU。循环时间取决于 OB1 的执行时间：OB1 执行越短，单位时间内循环次数越多。

协处理器板
可选协处理器板可使 SoftPLC 独立于主机 PC 运行。此类板可插入主板，可能具备独立供电和集成总线接口，从而提高对 PC 故障的独立性。

监视、操作与控制
可通过单台 PC 同时完成过程监视、操作与控制。将 SoftPLC 集成到 PC 中，当 PC 用于数据采集、可视化或编程时，可免去单独的硬件 PLC 和通信处理器。

与 Windows 应用集成
通过 IBH OPC Server 和 DLL 接口可与 Windows 应用通信。IBH OPC Server 支持对 S5 和 S7 SoftPLC 的以太网及本地访问；DLL 可实现与其它 Windows 应用的高速数据传输，随附示例程序，许多可视化软件供应商提供对应的驱动。

看门狗功能
现代总线控制板集成看门狗功能，保证在 PC 故障时输入输出按硬件 PLC CPU 的方式处理。若 PC 故障，总线输出将被复位至安全状态。

可扩展性与版本
S5 兼容的 SoftPLC 提供两种版本：S5-943（程序存储 48 kB）和 S5-945（程序存储 720 kB）。两者均包含内部浮点运算的 PID 算法，PID 接口符合 Siemens CPU 规范。

通信与协议
将运行 SoftPLC 的 PC 与外部连接需要接口板。小型应用可能仅需标准多路 I/O 板，SoftPLC 可直接访问。特殊指令（DO RS 10 至 DO RS 31）用于在低 64k 段访问 I/O 端口。使用标准以太网板可连接 TCP/IP 网络，支持通过 Internet 进行远程诊断或通过 Intranet 实现持续数据交换。S5 实现还集成了 ModbusTCP 和 CP 功能。

平台与系统要求
SoftPLC S5 版本可安装于现代 Windows 操作系统；也提供面向 OEM 的 Windows CE 版本。

技术规格

• 产品编号：1206 (SKU)
• 型号：SoftPLC S5-945
• 价格（不含税）：599.00 EUR
• 程序存储：S5-943 = 48 kB，S5-945 = 720 kB
• 内置 PID 算法，使用浮点运算；PID 接口兼容 Siemens
• 支持的编程工具：S5 for Windows®, STEP5
• 在线连接：串行、以太网、本机（同一 PC）
• 支持的总线系统 / 驱动（可选）：INTERBUS、PROFIBUS DP、CAN、ASi、DeviceNet
• 支持标准多路 I/O 板和智能总线接口板
• I/O 端口访问的特殊指令：DO RS 10 至 DO RS 31
• 网络协议：TCP/IP、ModbusTCP、CP
• 集成选项：IBH OPC Server 及面向 Windows 应用的 DLL 接口
• 通过现代总线控制板实现的看门狗功能，可在 PC 故障时复位输出
• 支持在现代 Windows OS 上安装；为 OEM 提供 Windows CE 版本
• 支持用于独立运行 SoftPLC 的协处理器板
