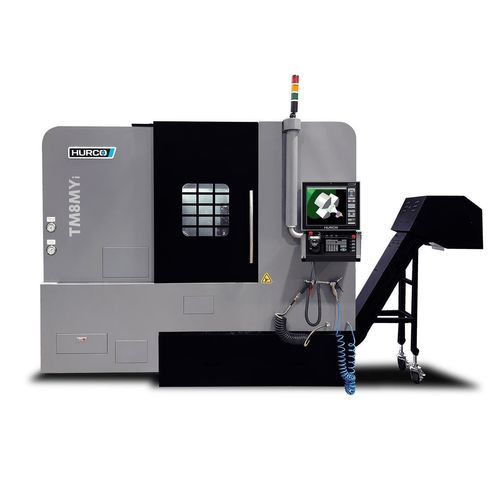

CNC数控车床 TM8MY

卧式斜凳12工具

Overview
TM8MY 隶属于 TMMY 倾斜床身车削中心系列，配备动力刀具和可编程 C 轴。适用于需将车削与二次铣/钻结合的小至中批量生产，可通过一次装夹完成多工序加工，缩短循环时间并保持工件精度。

Highlights

• 两顶中心距：597 mm（23.5 in）
• 最大车削直径：320 mm（12.6 in）
• 最大车削长度：375 mm（14.76 in）
• 卡盘直径：210 mm（8.27 in）

Feedrate
X 轴快移 — 30 m/min（1181 IPM）
Y 轴快移 — 12 m/min（472 IPM）
Z 轴快移 — 30 m/min（1181 IPM）

Capacity
两顶中心距 — 597 mm / 23.5 in
最大车削直径 — 320 mm / 12.6 in
最大车削长度 — 375 mm / 14.76 in
最大棒料通过量 — 64.5 mm / 2.54 in
床鞍上回转直径 — 490 mm / 19.29 in
横向滑座上回转直径 — 490 mm / 19.29 in

Size
整机重量 — 4490 kg / 9899 lb

Spindle
卡盘直径 — 210 mm / 8.27 in
主轴功率 — 22.6 kW / 30.3 hp
主轴扭矩 — 263.6 Nm / 194.7 ft‑lbs
最高转速 — 4000 RPM
主轴锥度 — BMT55

ATC
刀库容量 — 12
刀具最大直径 — 490 mm

Live Spindle
最高转速 — 5,000 RPM
动力主轴功率 — 11.9 kW / 16 HP
动力主轴扭矩 — 37.8 Nm / 27.9 lb‑ft

Turret
刀塔容量 — 12
刀柄尺寸 — 25 mm x 25 mm（0.98" x 0.98"）
最大镗刀直径 — 32 mm / 1.26 in

Travels
X 轴 — 232 mm / 9.1 in
Y 轴 — 55 mm / 2.17 in
Z 轴 — 550 mm / 21.65 in

Inventory Status
备货，准备发运

Technical specifications

• 型号：TM8MY
• 系列：TMMY（配备动力刀具与可编程 C 轴的 TMM 车削中心）
• 两顶中心距：597 mm / 23.5 in
• 最大车削直径：320 mm / 12.6 in
• 最大车削长度：375 mm / 14.76 in
• 卡盘直径：210 mm / 8.27 in
• 整机重量：4490 kg / 9899 lb
• X 轴快移：30 m/min / 1181 IPM
• Y 轴快移：12 m/min / 472 IPM
• Z 轴快移：30 m/min / 1181 IPM
• 主轴功率：22.6 kW / 30.3 hp
• 主轴扭矩：263.6 Nm / 194.7 ft‑lbs
• 主轴最高转速：4000 RPM
• 主轴锥度：BMT55
• 动力主轴最高转速：5,000 RPM
• 动力主轴功率：11.9 kW / 16 HP
• 动力主轴扭矩：37.8 Nm / 27.9 lb‑ft
• 刀具配置：刀库容量 12；刀塔容量 12；刀柄 25 mm x 25 mm
• 最大镗刀直径：32 mm / 1.26 in
• 最大棒料通过量：64.5 mm / 2.54 in
