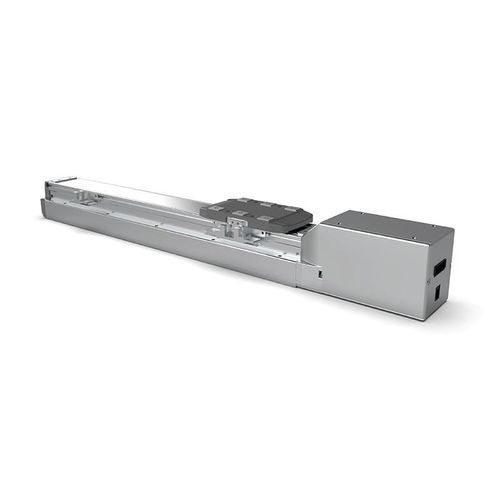

电动执行器 Z-Mod-SE-73-20SE线性铝制24伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电动
- 运动方式
- 线性
- 材料
- 铝制
- 电压
- 24伏
- 其他特性
- 定位, 集成式, 小型, 大功率, 经济型
- 运行行程
最少: 50 mm
(1.969 in)最多: 1,100 mm
(43.307 in)- 力度
最少: 180.9 N
最多: 723.5 N
- 扭矩
0.64 Nm
(0.472 ft.lb)- 发动机功率
200 W
(0.27 hp)- 速度
250 mm/s, 500 mm/s, 1,000 mm/s
- 工作温度
最少: 0 °C
(32 °F)最多: 40 °C
(104 °F)- 重复精度
0.01 mm
(0.0004 in)
产品介绍
额定加速 - 0.3G - 0.3G - 0.3G
最大可搬重量（水平/壁挂）（kg) - 50 - 30 - 12
垂直 - 15 - 8 - 2.5
额定推力（N） - 723.5 - 361.7 - 180.9
行程范围 - 50-1100mm ( 50mm 间隔 ）
马达额定转速（RPM） - 3000
注： 1G=9800mm/sec²
通用规格
重复定位精度 - ±0.01mm
驱动方式 - 滚珠丝杠φ16mm转造C7级
动态容许力矩（注1） - Ma:42.1N.m, Mb:42.1N.m, Mc:63.2N.m
负荷允许伸出长度 - 300mm以下
传感器 - ①-LS, ②HOME, ③+LS, NPN, 24VDC
感应器线缆长度 - 2m
基座材质 - 挤压铝型材，白色光泽
安装面积精度要求 - 平面度0.05mm以下
使用环境 - 85%RH(不结霜）
注1：行走寿命为10000km时的数值
