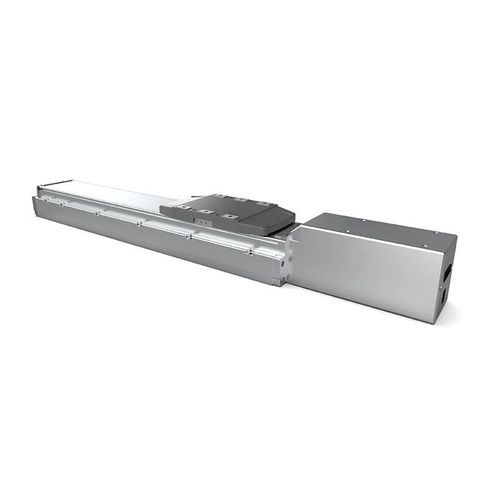

电动执行器 Z-Mod-SE-102-40SE线性铝制24伏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电动
- 运动方式
- 线性
- 材料
- 铝制
- 电压
- 24伏, 48V
- 应用
- 用于机器人
- 其他特性
- 定位, 集成式, 小型, 大功率, 经济型
- 力度
最多: 1,436.3 N
最少: 359.1 N
- 扭矩
1.27 Nm
(0.937 ft.lb)- 发动机功率
400 W
(0.54 hp)- 速度
最多: 1,000 mm/s
最少: 250 mm/s
- 工作温度
最多: 40 °C
(104 °F)最少: 0 °C
(32 °F)- 重复精度
0.01 mm
(0.0004 in)
产品介绍
额定加速 - 0.3G - 0.3G - 0.3G
最大可搬重量（水平/壁挂）（kg) - 90 - 70 - 35
垂直 - 36 - 22 - 11
行程范围 - 50-1250(50间隔）
马达额定转速（RPM） - 3000
注： 1G=9800mm/sec²
通用规格
重复定位精度 - ±0.01mm
驱动方式 - 滚珠丝杠φ16mm转造C7级
动态容许力矩（注1） - Ma:116.4N.m, Mb:116.4N.m, Mc:209.5N.m
负荷允许伸出长度 - 500mm以下
传感器 - ①-LS, ②HOME, ③+LS, NPN, 24VDC
感应器线缆长度 - 2m
基座材质 - 挤压铝型材，白色光泽
安装面积精度要求 - 平面度0.05mm以下
使用环境 - 85%RH(无结霜）
注1：行走寿命为10000km时的数值
