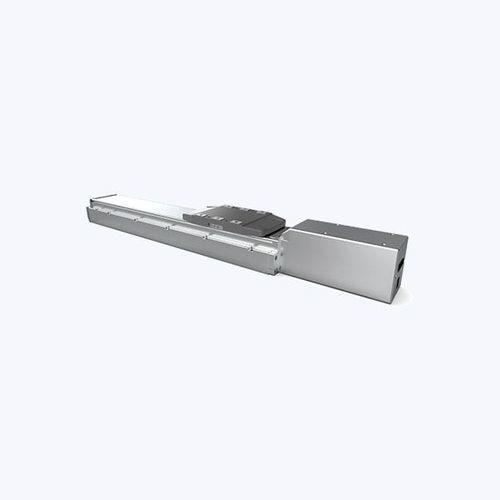

电动执行器 Z-Mod-SE-120-40SE线性铝制48V
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 电动
- 运动方式
- 线性
- 材料
- 铝制
- 电压
- 48V
- 应用
- 用于机器人
- 其他特性
- 精准, 定位, 集成式, 小型, 大功率
- 运行行程
最多: 1,250 mm
(49.213 in)最少: 50 mm
(1.969 in)- 力度
最多: 1,436.3 N
最少: 224.4 N
- 扭矩
0.64 Nm
(0.472 ft.lb)- 发动机功率
400 W
(0.54 hp)- 速度
最多: 1,600 mm/s
最少: 250 mm/s
- 工作温度
最多: 40 °C
(104 °F)最少: 0 °C
(32 °F)- 重复精度
0.01 mm
(0.0004 in)
产品介绍
滚珠丝杠导程(mm) - 5 - 10 - 20 - 32
额定加速 - 0.3G - 0.3G - 0.3G - 0.3G
最大可搬重量（水平/壁挂）（kg) - 90 - 70 - 35 - 26
垂直 - 36 - 22 - 11 - 8
额定推力（N） - 1436.3 - 718.2 - 359.1 - 224.4
行程范围 - 50-1250mm(50mm间隔）
马达额定转速（RPM） - 3000
注： 1G=9800mm/sec²
通用规格
重复定位精度 - ±0.01mm
驱动方式 - 滚珠丝杠φ16mm转造C7级
动态容许力矩（注1） - Ma:141N.m, Mb:141N.m, Mc:288.3N.m
负荷允许伸出长度 - 500mm以下
传感器 - ①-LS, ②HOME, ③+LS, NPN
感应器线缆长度 - 2m
基座材质 - 挤压铝型材，白色光泽
安装面积精度要求 - 平面度0.05mm以下
使用环境 - 85%RH(不结霜）
注1：行走寿命为10000km时的数值
