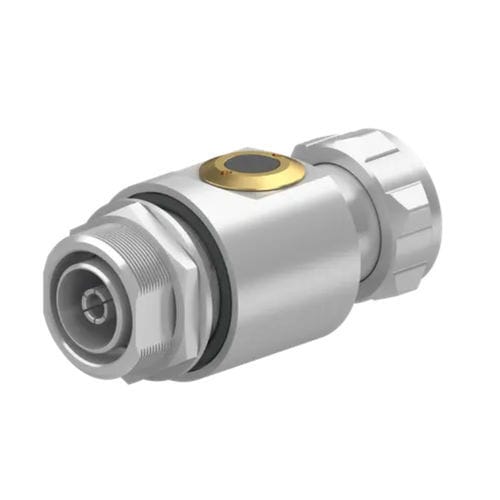

四分之一波长避雷器 3407.41.0051

同轴

与 3400 系列标准型相比，剩余电压降低了 80 与 3401 和 3402 系列相比，残余能量降低 99.9 % 以上 器件受保护侧具有直流阻断功能 适用于 70 MHz 至 18 GHz 的应用范围 最小回波损耗 20 dB，最大插入损耗 0.2 dB 宽带设计 节省空间设计 多频段操作 规格 产品配置 主通路连接器 - 端口 1：无保护，7/16 插头（公头） 端口 2：受保护，7/16 插孔（母） 安装和接地 MH110（隔板安装），M6（螺钉） 隔板侧 - 受保护侧 内嵌式设计 是 EMP 可反向安装 - 是 是 接口和材料数据 外壳材料/电镀 黄铜 / SUCO...TE (R) 电镀 中心触点，材料/电镀 端口 1：黄铜/镀银 端口 2：青铜/镀银 电气数据 阻抗 50 Ω 频率范围 690 兆赫至 2700 兆赫 典型回波损耗 23 分贝 典型插入损耗 0.1 分贝 CW 功率帧 - 500 W PIM 3 阶 - -155 dBc typ. 残余脉冲能量（典型值 0.03 µJ（测试脉冲 4 kV 1.2/50 µs；2 kA 8/20 µs） 浪涌电流处理能力 单路 25 kA，多路 20 kA（测试脉冲 8/20 µs） 电子波段 频率范围 690 兆赫 ... 2500 兆赫 典型回波损耗 26 dB 插入损耗 0.1 分贝 平均功率/ 峰值功率 500 W / - PIM 3 阶 - -150 dBc typ. 电气说明 气体管 无直流/QW 或 LC 短路 机械数据 重量 430 g 配接周期 500
