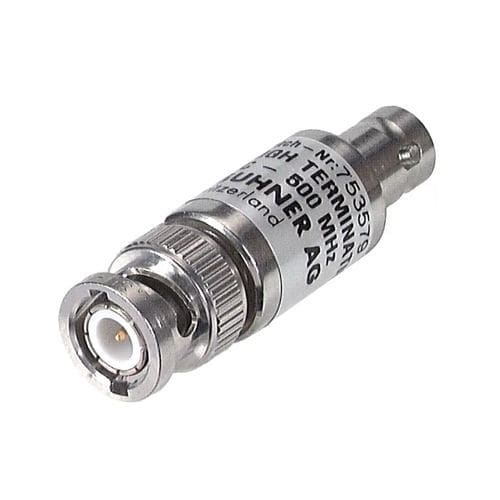

同轴衰减器 22550177

固定式RF 无线电频率

接口范围广 各种带宽，可改善其波形子系统之间的阻抗匹配 广泛应用于测试、测量和通信领域。 规格 材料数据 界面 BNC / 插头（公） 中心触点 铍合金铜/镀金 外触点 黄铜 / SUCO...TE (R) 镀层 本体 黄铜 / SUCO...TE (R) 电镀 绝缘体 PFA / PTFE 连接螺母 黄铜 / SUCO...TE (R) 电镀 垫圈 VMQ（硅橡胶） 接口--镍 BNC / 插孔（母） 中心触点 铍合金铜/镀金 外触点 黄铜 / SUCO...TE (R) 镀层 本体 黄铜 / SUCO...TE (R) 电镀 绝缘体 PFA / PTFE 电气数据 阻抗 50Ω 工作频率 0 GHz ...4 千兆赫 额定衰减 - 3 dB 驻波比 - 1.2 回波损耗 20.8 分贝 电气数据（频率相关） 频率范围 - 衰减偏差 - 驻波比最大值 0 千兆赫至 2 千兆赫 - 0.3 分贝 - 1.1 2 千兆赫至 4 千兆赫 - 0.5 分贝 - 1.2 电气数据（功率） 平均功率 环境温度 30 °C 时为 2 W。在 130 °C 环境温度下线性降额至 0 W。 峰值功率 500 W，5 µs 脉宽，0.05 % 占空比 电气备注 最大峰值电压160V （50 欧姆） 环境数据 工作温度 -55 °C ... 130 °C 材料符合 ROHS 指令 RoHS 2011/65/EU 和 (EU) 2015/863 等级 - 符合豁免要求 豁免情况 - 6c 材料符合 REACH 法规 法规 REACH 1907/2006 第 33 条 SVHC
