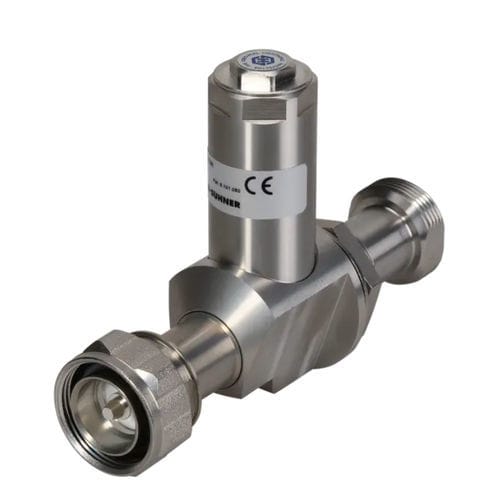

I型避雷器 3409.41.0090

室外用远程通信排气式

用于远程供电的直流连续性 射频峰值功率不受气体放电管限制 出色的低 PIM 性能；多载波系统的理想选择 适用于 380 MHz 至 18 GHz 的应用频段 已安装气体放电管 规格 产品配置 主要路径连接器 - 端口 1：无保护，7/16 插头（公头） 端口 2：受保护，7/16 插孔（母） 安装和接地 MH110（隔板安装），M8（螺钉），brk（支架） 隔板侧 - 受保护的一侧 EMP 可反向安装 是 接口和材料数据 外壳材料/电镀 黄铜 / SUCO...TE (R) 电镀 中心触点，材料/电镀 端口 1：黄铜/镀银 端口 2：青铜/镀银 电气数据 阻抗 50 Ω 频率范围 690 兆赫至 2690 兆赫 典型回波损耗 ≥ 28 dB 典型插入损耗 ≤ 0.1 dB CW 功率帧 - ≤ 1500 W PIM 3 阶 - -160 dBc AISG 频率 - 10 兆赫 AISG 回波损耗 18 分贝 AISG 插入损耗 0.1 分贝 剩余脉冲能量（典型值 250 µJ（测试脉冲 4 kV 1.2/50 µs；2 kA 8/20 µs） 浪涌电流处理能力 单次 30 kA，多次 20 kA（测试脉冲 8/20 µs） 电气说明 直流电源电压 48 V 直流电流 13 A 气体管 是 直流，包括 GDT，可更换，9071.99.0548 (90 V) 机械数据 重量 525 g 配接周期 500 环境数据 工作温度 -40 °C ... 85 °C 存储温度 - 40 °C ... 85 °C -40 °C ... 85 °C 防护等级（IP 等级）- 配接 / IP67，符合 IEC 60529 标准
