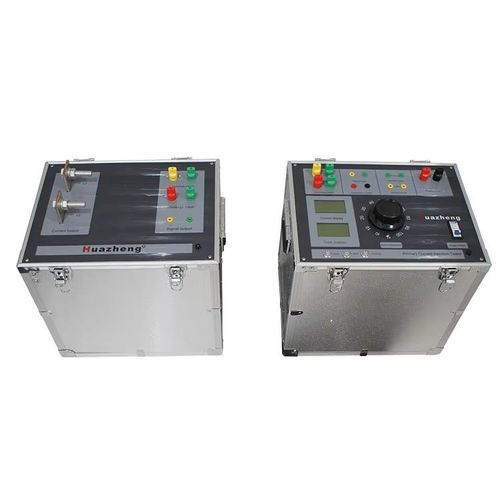

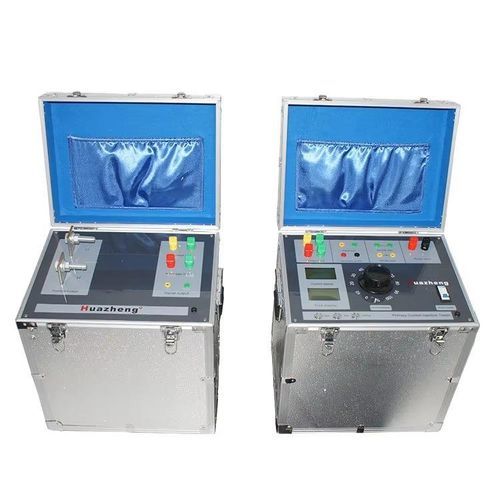

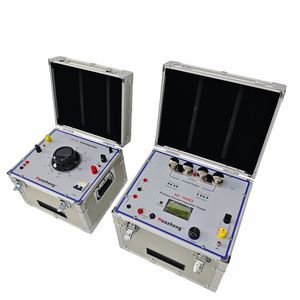

AC电源电流源 HZ5373

交流可编程

概述
HZ5373为3000A一次电流注入试验装置（又称upconverter），用于一次母线保护试验与电流互感器变比校验。设备集成了CNC加工、低功率大容量自耦电压调节器及高导磁率铁芯转换器，在紧凑便携的机箱内提供额定输出功率。

主要特性

• 适用于现场使用的紧凑机箱与PVC面板。
• 面板直接显示一次、二次测试值，便于观察与记录。
• 测量精度：实测约0.3（标称优于0.5级）。
• 高输出功率，较强负载能力；可连续输出至额定电流。
• 体积与重量减小（约为同类产品的30%–70%），便于搬运。
• 电压/电流6.5位LCD显示与128×64点阵LCD用于系统数据显示。
• 指示显示锁定功能，便于变比测试时稳定读数。
• 具备变压器自动极性测量与自动变比检测功能。
• 带自锁功能并集成标准保护电路。

主要功能与工作原理

• 测量回路包括电流测量回路与极性测量回路；可按需添加电压测量回路（PT隔离采集）。
• 电流测量：微电流低阻抗CT、程序控制放大电路与采样电路。
• 数字控制：16位MCU实现实时数字采集，将测得信号幅值与设定值比较以实现自动定时及过流保护等功能。
• 输出波形：标准正弦波，失真小，纹波系数<0.3%。
• 输出方式：真有效值连续可调输出，稳定性高（0.2%）。
• 保护：集成过流和过压保护功能。

操作注意/使用方法

• 使用前检查接线是否正确、连接器接触是否可靠。
• 如启动异常（无显示、冒烟或异味等），应立即断电并检查接线。
• 接线时须确保电流输出端形成闭合回路，否则仪器不输出电流。
• 外部输出导线选型：至少按10 A/mm²；标配含两根3 m测试线。
• 设计为短时输出：短时工作能力为5分钟；批量检测建议每次工作时间<2.5分钟；长期升温试验需按长期运行条件准备。
• 操作顺序：电流调节旋钮归零→按需连接一次/二次→通电→打开电源控制开关→通过调节旋钮增加电流→读取一次/二次仪表并计算变比。脉冲试验按需设置电流并使用冲击开关进行断/通电操作。

包装清单

• 高电流发生器主机 — 1
• 高电流测试线 — 2
• 电源线 — 1

备注 / 技术规格

• 型号：HZ5373（3000 A高电流发生器）。
• 环境组别：GB6587.1-86第III组（可用于室外环境的分类）。
• 输入电压：AC 380 V ±10%。
• 额定功率：30 kVA。
• 输出电流：AC 0–3000 A，无级可调；面板带数字电流表。
• 输出电压：工作条件下典型>10 V。
• 输出波形：正弦波；纹波<0.3%。
• 测量精度：实测约0.3（使用0.2S级材料）；系统精度优于0.5。
• 电流稳定度：0.2%。
• 保护：集成过流与过压保护。
