相位测试仪 HZDL-1000III

功率交流电式过压

概述

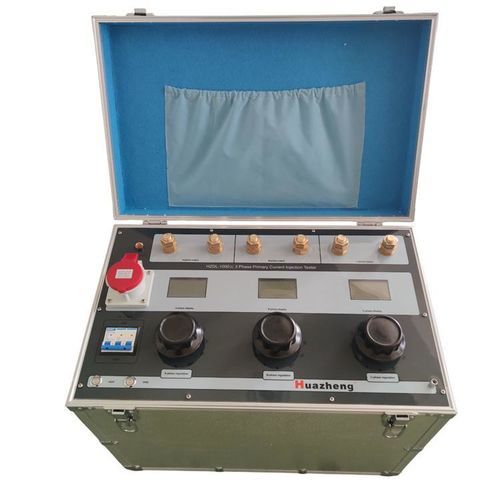

HZDL-1000III 三相大电流发生器（即三相电流调节器）由 Huazheng Electric Manufacture 开发。采用低损耗大容量的自耦调节器和高磁导率铁芯换流器，结合 CNC 设计，提高了抗干扰能力、输出功率并减小了体积，相较于前代机型具备体积小、重量轻的优势。

适用范围

• 保护继电器一次注入试验与校准
• 热继电器与电机保护器检测
• 接触器及断路器功能测试
• 空气开关与成套开关设备测试
• 保护屏、配电柜的校准

主要性能特点

• 一体化结构，前面板为 PVC 面板
• 面板数字电流表直接显示一次电流，便于观察与记录
• True RMS 实值无级可调输出电流
• 输出范围 AC 0–1000 A，无级调节
• 额定功率 10 kVA（1×3），体积紧凑（通常为同类产品的30%–70%）
• 输出波形为标准正弦波且谐波小（纹波系数 ≤ 0.3%）
• 电流稳定度约 0.2%，测量稳定性高
• 保护功能：过流、过压保护
• 定时设置范围：0.01 s–999.999 s

操作注意事项

• 接线完成后在通电前应再次确认接线正确且连接良好
• 若启动或测试过程中出现异常（起火、无显示等），应立即切断电源并检查接线
• 输出电流端子在实际接线时必须形成闭合回路，否则设备不会输出电流
• 外部输出导线请选择 ≥10 A/mm² 的铜导体；标准配置含两根 3 米测试导线
• 设备按短时额定（5 分钟）设计；批量测试建议单次工作时间 <2.5 分钟，循环间隔约 10 分钟冷却；长期升温测试需按专项流程执行

特性 / 技术规格

• 型号：HZDL-1000III 高电流发生器
• 品牌：Huazheng Electric Manufacture
• 环境组别：III 组（GB6587.1-86）
• 输入电压：AC 380/220 V，50 Hz，三相四线
• 额定功率：10 kVA（1 × 3）
• 输出电流：AC 0–1000 A，无级可调；面板带数字电流表显示
• 输出电压：10 V
• 输出波形：标准正弦波，纹波 ≤ 0.3%
• 测量/显示：电流、电压为 True RMS 实值显示，高精度（按 0.2S 材料设计；实际约 0.3；显示优于 0.5 级）
• 输出模式：True RMS 无级调节
• 电流稳定度：0.2%
• 结构形式：一体化
• 接线方式：按试验要求
• 保护：过流、过压保护功能
• 时间设置：0.01 s–999.999 s
