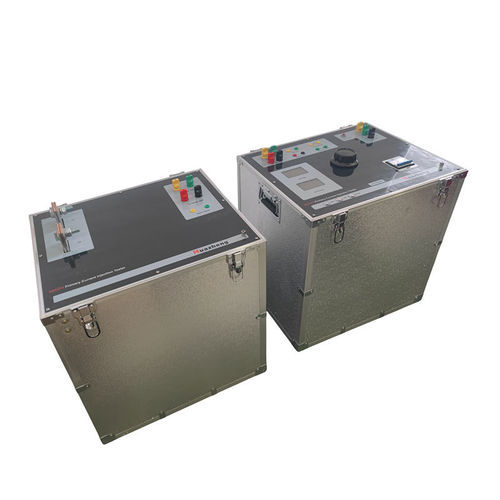

注射测试仪 HZ5375

主电流的用于电子设备紧凑型

HZ5375 5000A数字化初级电流注入测试仪是由华正自主研发的测试设备，结合了国内外类似产品的优点。它采用CNC技术，具有强大的抗干扰能力。与前几代产品相比，它使用低功耗、大容量的自耦调压器和高磁导率的铁芯转换器，具有大输出功率、小体积和轻重量的特点。主要用于初级母线保护和各种电流互感器变比测试项目，广泛应用于电力、铁路、石化、冶金和矿业公司，用于科学研究、生产和电气测试现场。 - 美观优雅的PVC面板 - 直接显示初级和次级电流的测试值，便于观察和记录 - CT PT的二次测量、变比和极性显示 - 高测量精度：0.5级 - 高功率，小体积，强负载能力 - 小体积和轻重量，仅为类似产品的30%至70%，非常便于携带 技术特性： - 名称：HZ5375 5000A数字化初级电流注入测试仪 - 环境组：GB6587.1-86中的III组仪器（适用于户外环境） - 输入电压：AC 380V ±10% - 功率：36KVA - 输出电流：AC 0~5000A无级可调，面板带数字显示电流表 - 输出电压：6V - 输出波形：标准正弦波，带小波动，波纹系数小于0.3% - 测量精度：约0.3（使用0.2S级材料），高于0.5，真实有效值，高稳定性 - 输出电流模式：真实有效值，连续可调 - 电流稳定性：0.2% - 结构形式：分体式 - 接线方法：根据要求 - 保护设置：过流和过压 工作原理： - 测量电路包括电流测量电路和电压测量电路（可根据需要添加电压测试）。伏安特性功能可以扩展。 - 电流测量电路包括微电流零阻抗CT、可编程放大电路和采样电路。 - 电压测量电路包括PT隔离信号采集电路、可编程放大电路和采样电路。 - 16位单片机采用计算机数字实时采集，通过测量电压信号的幅度根据电压比例关系计算高压测量值。通过将测量的电压信号幅度与设定值进行比较，实现自动定时。通过将测量的电流/电压信号幅度与设定值进行比较，实现过流保护。 安全注意事项： - 确保仪器接地良好，以确保操作员和仪器的安全。 - 在测试前先连接地线，工作完成后最后移除。 - 电源必须承受30A的电流冲击。 - 在连接仪器和测试对象之前检查所有接线，以避免设备损坏。 - 为过流保护设置的最大电流值不得超过额定输出电流值。 - 电源开启时不要插拔任何电线。 运输和维护： - 产品在运输过程中必须包装在带有泡沫和防振层的木箱中。可以通过公路、铁路和航空运输。避免放置在开放的后备箱中，并防止雨水、灰尘和机械损坏。 - 存放在通风良好的房间中，温度为-40°C至60°C，相对湿度≤82%，无腐蚀性气体，不靠近地面或墙壁。 - 在潮湿地区或季节，每月通电一次，约两小时，以分散湿气并保护电子元件。 - 在户外使用时避免阳光直射显示屏；不要存放在特别潮湿的仓库中。 质量保证： - 严格按照国家和企业标准制造，符合ISO9000。 - 制造缺陷的保修期为1年。 - 实施三包政策。 - 在使用寿命期间提供长期维护、培训和配件供应。
