数字微欧姆表 HZ-3320E-I

便携式台式低电阻型

概述
HZ-3320E-I 是一款用于配电变压器现场测试的便携式直流电阻测试仪。仪器最大输出电流可达20 A，采用针对配电变压器优化的算法，可实现三相直流电阻值及不平衡率的一键测量，适用于快速、精确的现场检验与数据采集。

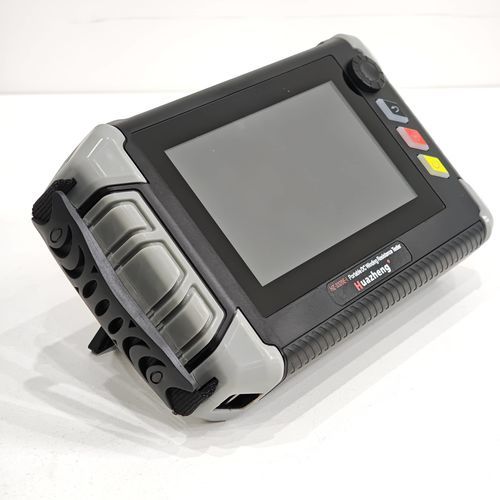

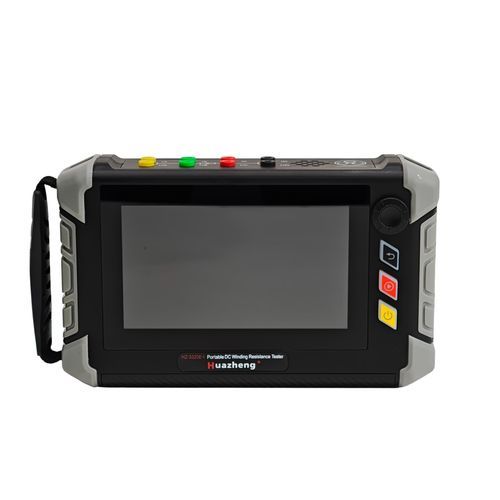

结构与外观特征
仪器支持手持操作或桌面全触控操作。外壳采用二次注塑成型工艺，四角设有橡胶防护垫以抗震防护。握持区采用软质防滑橡胶纹理处理，前面板为钢化防爆玻璃，配工业级7英寸真彩电容触摸屏，适应恶劣现场环境。

产品功能

• 最大测试输出电流：20 A；可选档位：20 A、10 A、5 A、1 A、0.1 A 及低电流档（≤10 mA）。
• 针对配电变压器的优化算法，实现三相直流电阻与不平衡率的一键测试。
• 测试速度快，测量精度高。
• 内置可更换锂电池（16.8 V / 6.4 Ah）；可选配多电池及桌面充电器以满足连续现场测试。
• 适配器系列兼容，避免误用充电器；充电时可继续操作。
• 支持 Yn、Y 和 Δ 型绕组的三相测量方法。
• 具备反电动势保护、开路保护等多种保护功能。
• 本地存储可达200条记录；支持USB大容量存储导出；可选外接热敏打印机。
• 人机界面：7英寸工业级电容触摸屏、旋钮（jog dial）与按键组合，支持双手操作及桌面控制。
• 单次充电典型容量：在常见使用条件下可完成不少于50台变压器的测试。

测试示例 / 方法
示例被测样机：干式变压器 1600 kVA，10/0.4 kV。推荐方法：高压侧在5 A档多次测试（模拟多个抽头位置），低压侧按需在20 A档测试，并根据绕组结构与预期电阻范围调整档位。

技术参数

• 型号：HZ-3320E-I
• 类型：三相，20 A
• 输出电流（档位）：20 A、10 A、5 A、1 A、0.1 A、≤10 mA
• 按档位的测量范围：20 A：0.5 mΩ ~ 100 mΩ；10 A：1.0 mΩ ~ 300 mΩ；5 A：10 mΩ ~ 1.0 Ω；1 A：200 mΩ ~ 6.0 Ω；0.1 A：2.0 Ω ~ 60 Ω；≤10 mA：30 Ω ~ 25 kΩ
• 精度：±(读数 × 0.2% + 2)
• 电源（内置）：内置锂电池 16.8 V / 6.4 Ah（可更换）
• 电源适配器（输入/输出）：输入 AC 100–240 V，50/60 Hz；输出 DC 24 V / 2 A
• 工作温度：-10 °C ~ 50 °C
• 相对湿度：≤90%（无凝露）
• 外形尺寸：270 mm × 160 mm × 65 mm
• 重量：2.0 kg
• 数据存储：最多200条记录；支持USB导出
• 显示：7英寸工业级真彩电容触摸屏
• 保护与选项：具备反电动势和开路保护；可选外接热敏打印机、附加电池包、桌面充电器
