电压测试仪 HZ2162

连续性功能功率

产品详情
在变压器的制造过程中，包括半成品测试、成品的工厂测试、安装、检修、分接开关调整、交接测试以及电力部门要求的预防性测试，必须测量变压器的直流电阻和变压比。此测试可以检查绕组接头的焊接质量，检测绕组中的匝间短路，验证电压分接开关各位置的接触质量，并确保分接开关的实际位置与指示位置一致。它还可以帮助识别库存中断等问题。

传统的测试方法需要多次布线设置和使用两个独立仪器的间隔测试，这既耗时又低效，显著延缓了生产进度。

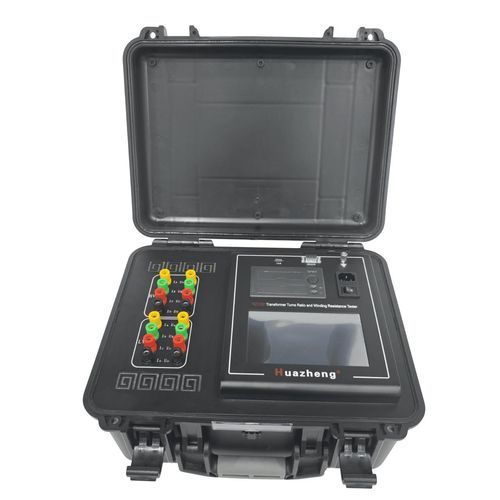

为了满足对变压器直流电阻和变压比进行更快测量的需求，我公司开发了HZ2162直流电阻和变压器匝数比综合测试仪。该仪器具有一次布线设置的特点，允许在不拆线的情况下完成变压比测试和高/低六相直流电阻测试。所有功能都可以通过触摸屏轻松访问和操作。

直流电阻特性：

• 该产品适用于测试10kV和35kV配电变压器、变压器、电动机、发电机和其他感性负载。它还用于测量电线、继电器开关触点等。
• 仪器包括温度转换功能，允许根据需要调整不同温度的电阻值，使数据比较更容易。
• 它具有保护功能，包括放电声报警、电源过热保护和反向电压连接保护。
• 在测量模式下可以直接切换负载开关，仪器自动刷新数据，无需重置。
• 仪器提供6种电流设置，并具有自动电流范围功能，根据负载选择适当的电流设置。

变压比特性：

• 仪器使用三相精密逆变电源，消除了测量过程中电源电压的谐波影响，提高了精度。当电源为发电机时，也能确保稳定运行。
• 三相输出电压提高了测试速度。它可以测量相间的相位角，并自动识别接线组（0-11）。对于具有多个低压绕组的整流变压器，可以在不拆除低压侧的情况下测量变压比和角度偏差（最多7.5°）。
• 仪器兼容多种变压器，特别适用于Z型变压器、整流变压器、接地变压器和电炉变压器。
• 它具有高低压反接、变压器匝间短路、分接开关设置错误和输出短路的保护功能，提高了仪器的稳定性。
• 输入额定参数后，仪器可以自动测量变压器的比率、误差值和分接位置。对于具有不对称分接变化的分接开关尤其有效，即使对于具有多达99个分接点的单元，也能准确识别分接开关位置。
• 仪器配备了7英寸高亮度触摸彩色LCD屏幕，即使在强光下也能确保清晰可见。全触摸屏操作允许在中文和英文之间无缝切换。

主要技术指标
1. 直流电阻的主要指标：
直流电阻测试电流：自动
直流电阻测试范围和精度：
10A：0.5 mΩ ~ 800mΩ ±（0.2％+2位）
3A：2mΩ ~ 2Ω ±（0.2％+2位）
1A：5mΩ ~ 10Ω ±（0.2％+2位）
200mA：100mΩ ~ 50Ω ±（0.2％+2字）
40mA：500mΩ ~ 250Ω ±（0.2％+2位）
最小分辨率：0.1μΩ
显示：LCD显示；电阻显示有4个有效数字
数据存储：1000组
工作环境：相对湿度：<80%RH，非冷凝；环境温度：-20℃ ~ 40℃
电源：AC 220V±10 V，50Hz±1 Hz；保险丝5A
最大功耗：200W
2. 变压比的主要指标：
测试范围：变压比 -- 0.9 ~ 10000；角度 -- 0-360°
比率精度：± 0.1% + 2字（0.9-500）；± 0.2% + 2字（501-2000）；± 0.5% + 2字（2001-10000）
角度精度：± 0.2°
输出电压：根据负载自动调整
分辨率：比率 - 最小0.0001，角度 - 0.01°
工作电源：AC220V ± 10%，50 ± 1Hz
环境温度：-10℃ ~ 40℃
相对湿度：≤ 85%，无凝结

包装清单
编号 | 项目 | 数量
主机 | 1
测试线 | 8
电源线 | 1
接地线 | 1
保险丝管 | 2
打印纸 | 1
测试样品（标准电阻） | 1
串口线 | 1

特点 / 技术规格

• 一次布线即可进行直流电阻和变压比测试
• 触摸屏操作
• 电阻值的温度转换
• 多种保护功能（过热、反向电压、放电报警）
• 自动电流范围选择
• 三相精密逆变电源
• 自动识别变压器接线组和分接位置
• 7英寸高亮度彩色LCD
• 1000组数据存储
• 与多种变压器类型兼容
