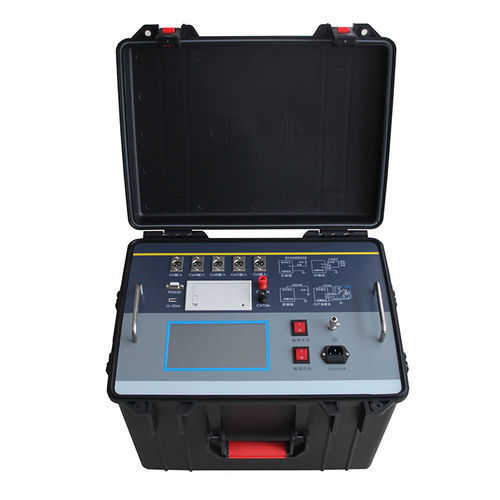

容量测试仪 HZ-2400H

高电压介电质电绝缘性

产品概述
HZ-2400H 诱电损耗测试仪用于测量变压器、绕组电抗器、 电容器、穿墙套管和避雷器的电容及介质损耗（tgδ）。适用于电气制造、现场安装、交接验收和预防性试验，可评估绝缘状态并定位局部缺陷。

功能特点

• 采用傅里叶变换数字滤波技术，实现电容和tgδ的高精度测量并支持自动测量流程。
• 频率转换抗干扰技术，可消除现场50 Hz电源干扰，在强电磁干扰环境下仍能保持测量精度。
• 可变频高功率开关电源，输出纯正弦波（45 Hz / 55 Hz），可提供最高10 kV输出；支持升降压（Buck‑Boost）模式。
• 大尺寸全触摸LCD图形界面，操作直观，培训需求低。
• 内置日历芯片与大容量存储，可对测试结果进行时标保存，历史记录可查看并打印。
• 支持U盘导出和专用软件的PC管理；RS232接口用于远程控制与数据集成。
• 微处理器控制的自动测试序列，可根据所选测量方法执行自动测试。
• 提供一体化选型，内置标准电容与高压电源，简化现场布线。
• 支持油介损测量，配标准油杯与专用测试线可完成油中介损测试。
• 反接线低压屏蔽功能，可在不切断接地的CVT母线情况下完成特定测量（如C11的测量）。
• 具备交流耐压试验功能，适用于PT/CT及低压系统（如400 V）的耐压测试。
• 可检测外部高压电源频率40–70 Hz，支持工业电源或串联谐振电源用于大容量高压介损试验。
• CVT测试功能：支持自励法测试，自动测量C1/C2电容与介损，并可测量CVT设备的总电容与总介损；提供HV/LV及电流四种保护限值。
• 具备CVT变比、极性及相位误差测量功能。
• 支持四通道同时测量，便于三相及中性点穿墙套管的测试。
• 内置热敏打印机，便于现场打印测试报告；支持U盘输出。
• 可由电脑集中控制（单台PC最多控制32台设备），便于整合到高压试验车系统。
• 安全保护：接地保护（接地不良或未接地时不进入正常程序或输出高压）、过流保护及感电断电保护（若检测到操作人员感电立即切断高压）。
• 可选GPS定位模块，用于记录测试位置。

技术参数 / 规格

• 型号：HZ-2400H
• 容量精度（Cx）：±(读数×1% + 1 pF)
• tgδ精度：±(读数×1% + 0.00040)
• 抗干扰能力：频率转换抗干扰；在高达200%干扰下仍可达到标称精度
• 分辨率：可达0.001 pF（4位有效数字）
• tgδ范围：无限制，分辨率0.001%
• 样品识别：自动识别电容、感抗、阻抗等类型
• 测试电流范围：10 μA ～ 5 A
• 内部高压电容范围：3 pF ～ 60000 pF @ 10 kV；60 pF ～ 1 μF @ 0.5 kV
• 外部高压电容范围：3 pF ～ 1.5 μF @ 10 kV；60 pF ～ 30 μF @ 0.5 kV
• 内部高压设定电压范围：0.5 ～ 10 kV（可选12 kV）
• 最大内部输出电流：200 mA
• 反接线最大试验电流：10 kV / 5 A（工频或频率转换 40–70 Hz）
• CVT自励低压输出：3 ～ 50 V，3 ～ 30 A
• 变比测量精度：±(读数×1%)；变比量程：10 ～ 99999
• 相位测量精度：±0.1°；相位量程：0 ～ 359.9°
• 测试频率：40–70 Hz 可设定；支持围绕50 Hz与60 Hz的自动双频转换
• 频率精度：±0.01 Hz
• 测量时间：约40 s（视测量方法而定）
• 输入电源：180 V ～ 270 VAC，50 Hz ±1%（市电或发电机）
• 电脑接口：标准RS232；U盘接口用于自动存储
• 打印机：内置热敏微型打印机
• 工作环境温度：-10 °C ～ 50 °C
• 相对湿度：<90%
• 外形尺寸：500 mm × 377 mm × 330 mm
• 整机重量：约28 kg
