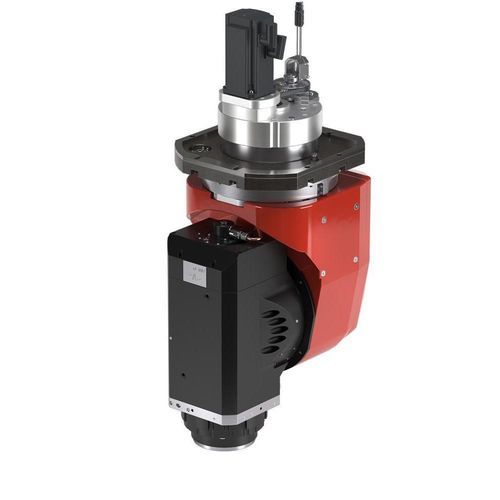

加工设备弯头 HS678

铣刀机动

概述
HS678 1轴和2轴加工头由 HSD 设计与制造，适用于金属和复合材料的高精度加工。HS678 提供多种电机配置，便于在铣床和加工中心上的集成应用。

应用 / 材料

• 金属
• 复合材料

技术参数（表）
电机品牌 | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
A轴 最大扭矩 [Nm] | 1225 | 1200
C轴 最大扭矩 [Nm] | 1225 | 1200
A轴 刹车夹紧扭矩 [Nm] | 1080 | 1080
C轴 刹车夹紧扭矩 [Nm] | 1080 | 1080
A轴 最大转速 [° / 秒] | 120 | 120
C轴 最大转速 [° / 秒] | 200 | 200
A轴 测量系统精度 [arcsec] | 60(30) | 60(30)
C轴 测量系统精度 [arcsec] | 60(30) | 60(30)
A轴 行程 [°] | ±120 | ±120
C轴 行程 [°] | ±245 | ±245
重量 [kg] | ≈2 280 | ≈2 280

特性 / 技术规格

• 型号：HS678
• 支持电机品牌：Siemens, Fanuc, Yaskawa
• A轴 最大扭矩：1225 Nm（可选/配置：1200 Nm）
• C轴 最大扭矩：1225 Nm（可选/配置：1200 Nm）
• 轴刹车夹紧扭矩（A、C）：1080 Nm
• A轴 最大转速：120 °/秒
• C轴 最大转速：200 °/秒
• 测量系统精度（A、C）：60 (30) arcsec
• A轴 行程：±120°
• C轴 行程：±245°
• 参考重量：≈2 280 kg
