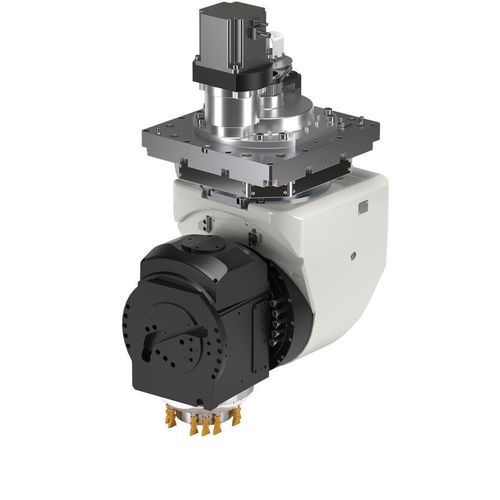

加工设备弯头 HS778

铣刀用于工业紧凑型

概述
HS778 是由 HSD 设计、制造并在全球销售的 1 轴和 2 轴加工头，适用于各种材料和金属的加工。

应用

• 对多种材料和金属进行的工业加工作业
• 集成到需要 1 轴或 2 轴头解决方案的机床中

主要特性

• 兼容电机品牌：Siemens、Fanuc、Yaskawa
• 用于重切削作业的高轴扭矩（A、C：2,400 Nm）
• 具备较大夹紧扭矩的轴制动以保证运行稳定（A：2,000 Nm；C：3,000 Nm）
• 提高生产率的高最大轴速度（A：85 °/sec；C：115 °/sec）
• 高精度测量系统（弧秒级：A 60 (20)、C 60 (30)）
• A、C 轴紧凑的工作范围（A：±100°；C：±262°）
• 安装重量约：≈ 350 kg

技术参数
电机品牌：Siemens、Fanuc、Yaskawa
A 轴最大扭矩 [Nm]：2.400
C 轴最大扭矩 [Nm]：2.400
A 轴制动夹紧扭矩 [Nm]：2.000
C 轴制动夹紧扭矩 [Nm]：3.000
A 轴最高速度 [° / sec]：85
C 轴最高速度 [° / sec]：115
A 轴测量系统精度 [arcsec]：60 (20)
C 轴测量系统精度 [arcsec]：60 (30)
A 轴范围 [°]：±100
C 轴范围 [°]：±262
重量 [kg]：≈ 350

特性 / 技术规格

• 电机品牌：Siemens、Fanuc、Yaskawa
• A 轴最大扭矩：2.400 Nm
• C 轴最大扭矩：2.400 Nm
• A 轴制动夹紧扭矩：2.000 Nm
• C 轴制动夹紧扭矩：3.000 Nm
• A 轴最高速度：85 °/sec
• C 轴最高速度：115 °/sec
• A 轴测量系统精度：60 (20) arcsec
• C 轴测量系统精度：60 (30) arcsec
• A 轴范围：±100°
• C 轴范围：±262°
• 重量：约 350 kg
