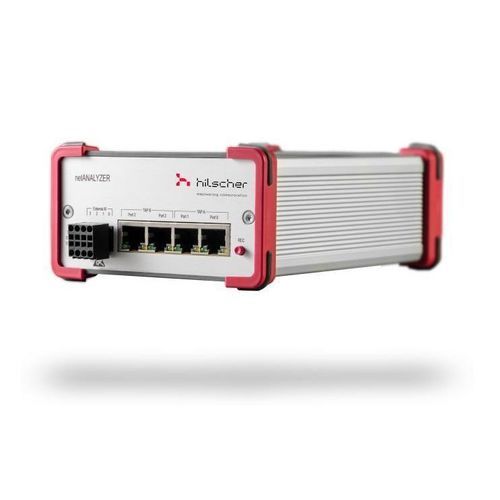

通信网络分析仪 NANL-B500G-RE

便携式数码检查

概述
netANALYZER NANL-B500G-RE 是用于实时以太网网络的便携式被动分析器。交付包含捕获硬件（独立机箱）和 Windows 分析软件 netANALYZER Scope。该硬件以高精度时间戳记录电报，可与 Wireshark 等第三方工具配合进行协议级检查。

主要功能

• 针对实时以太网系统的全面分析（PROFINET、EtherNet/IP、EtherCAT、POWERLINK、Sercos、Modbus/TCP）
• 被动 TAP 捕获，不影响网络或 PLC
• netANALYZER Scope 提供直观图形显示（示波器式视图用于过程值、网络负载和抖动）
• 站点列表、告警、过程值、网络负载与电报抖动测量
• 可配置触发器的连续记录；REC 按钮支持现场独立捕获

详细说明
NANL-B500G-RE 支持无 PC 的独立工作：可通过 REC 按钮进行现场即时捕获。高级触发功能允许在工厂中长期部署：当触发条件满足时，设备会生成电报快照，以供稍后在 netANALYZER Scope 中分析。4 个数字输入可实现事件与捕获数据的关联。

支持的协议

• Ethernet
• Sercos 主/从
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT 主/从
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

技术数据（摘要）
产品名称：NANL-B500G-RE
部件号：7313.100
描述：便携式 netANALYZER 设备，带千兆以太网 uplink，适用于实时以太网及 10/100BASE‑TX 网络（独立设备）
功能：用于 RT‑Ethernet 的被动分析器；捕获入站以太网帧与通信链路数据；可捕获 4 个数字输入的事件
供电电压：24 V DC ±6 V DC
典型电流：700 mA（24 V）
典型功耗：16.8 W
电源接口：COMBICON 3 针或替代圆柱插头（替代使用时最大电缆长度 3 m）
PC 接口 / uplink：千兆以太网 RJ45（1 Gb/s）
捕获存储：USB 2.0（外接硬盘/优盘），最大 500 mA 或外部供电
独立模式：从 TAP 捕获时网络负载约 50%
捕获接口：4× RJ45（每通信通道集成 TAP，2/4 通信通道，全双工捕获）
数字 I/O：4× GPIO（3.3 V 与 24 V）
时间戳精度/分辨率：±5 ns / 1 ns
控制元件：电源开关、REC 按钮用于独立记录
尺寸（长×宽×高）：115 × 62 × 173 mm
重量：约 820 g
工作温度：0 °C … +55 °C
存储温度：-10 °C … +70 °C
湿度：10 % … 95 % RH，禁止凝露
符合性：CE、UKCA、RoHS；电磁兼容：EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

特性 / 技术规格（简要）

• 型号：NANL-B500G-RE
• 部件号：7313.100
• 外形：带千兆 uplink 与 4 个 RJ45 捕获端口的便携式独立机箱
• 电源：24 V DC ±6 V，典型 16.8 W（700 mA）
• 接口：1× 千兆以太网 uplink、4× RJ45 捕获端口、USB 2.0 存储、4× GPIO
• TAP 能力：每通道集成 TAP，支持全双工捕获
• 时间戳：±5 ns 精度，1 ns 分辨率
• 独立记录：REC 按钮与触发快照功能
• 尺寸与重量：115 × 62 × 173 mm；约 820 g
• 合规性：CE、UKCA、RoHS；按照相关 EN 标准进行 EMC 测试
