网络分析仪 NANL-B500G-RE BUNDLE

便携式数码实时

概述
netANALYZER 是用于实时以太网网络简易分析的工具。套件包含用于记录网络报文的采集硬件以及带有丰富分析功能的 Windows 图形软件。通过附加软件 netANALYZER Scope，可在直观的图形界面中使用示波器功能（过程值、网络负载、通信事件、报文抖动）测量数据，而不会影响以太网网络或 PLC。netANALYZER 也可在无 PC 的自主模式下使用。

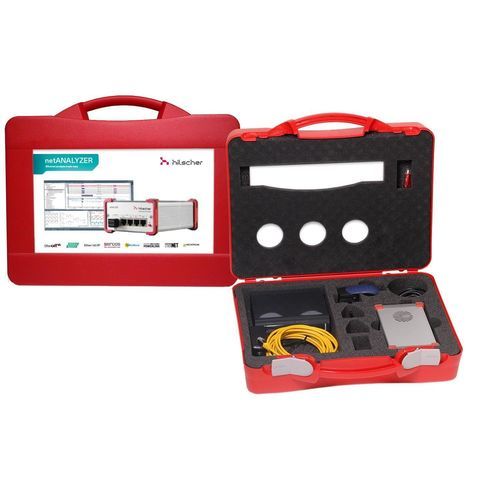

套装包含

• netANALYZER Box NANL-B500G-RE（含电源单元）
• netANALYZER Scope（包含全部授权功能）
• 用于连接分析仪的以太网跳线
• 便携箱 NANL-B500G-RE CASE
• 用于连接 COMBICON 电源或 GPIO 的螺丝刀

亮点

• 完整套装置于坚固箱体中，便于安全运输与存储
• 包含 netANALYZER Box NANL-B500G-RE
• 完全授权的 netANALYZER Scope 软件
• 限量专属报价（详见产品页）

支持的协议

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

参数 / 技术规格

• 产品名称：NANL-B500G-RE（便携设备，带千兆以太网 PC 接口，适用于实时以太网和 10/100BASE-TX 网络；支持独立运行）
• 零件号（页面产品系列参考）：7313.100 / 捆绑订单号 7313.105
• 功能：用于 RT-Ethernet 系统的被动以太网分析仪；捕获入站以太网帧并可记录四个数字输入的事件
• 供电电压：24 V DC ±6 V DC
• 最大电流（典型）：700 mA（24 V 时）
• 典型功耗：16.8 W
• 电源接口：COMBICON 三针（最大电缆长度 3 m）或备用圆柱插头（最大电缆长度 3 m）。仅允许使用一种备用方式。
• 系统/PC 接口：千兆以太网 RJ45（UPLINK 1 Gb/s）
• 采集接口：USB 2.0（用于硬盘或 U 盘），最大 500 mA 或外部电源
• 自主工作模式：从 TAP 捕获时，在网络负载约 50% 下的数据速率
• 测量接口：4 个 RJ45 插座，配置为带集成 TAP（TAP A、TAP B）的 2/4 通信通道，每通道有两个端口以捕获双向流量（共 4 个端口：Port 0 至 Port 3）
• 数字信号：4× GPIO 输入/输出（3.3 V 和 24 V），用于捕获数字信号或触发输出
• 时间戳精度/分辨率：±5 ns 精度，1 ns 分辨率
• 操作元件：电源开关和 REC 按钮，用于在自主模式下启用数据记录
• 工作环境温度：0 °C 至 +55 °C（测量时气流：0.5 m/s）
• 存储温度：-10 °C 至 +70 °C
• 湿度：10 % … 95 % 相对湿度，不允许冷凝
• 污染等级：适用于污染等级 2 环境
• 海拔：0 m … 2000 m
• 设备尺寸（长 × 宽 × 高）：115 × 62 × 173 mm
• 重量：约 820 g
• 合规性 / RoHS：符合 RoHS；具备 CE 与 UKCA 标识
• EMC 标准（节选）：发射 EN IEC 61000-6-4:2019；抗扰性 EN IEC 61000-6-2:2019；ESD ±8 kV 空气 / ±6 kV 接触；辐射 RF 80–1000 MHz & 1.0–2.7 GHz（10 V/m）等
