数据分析系统 LIC/SCP series

自动

概述

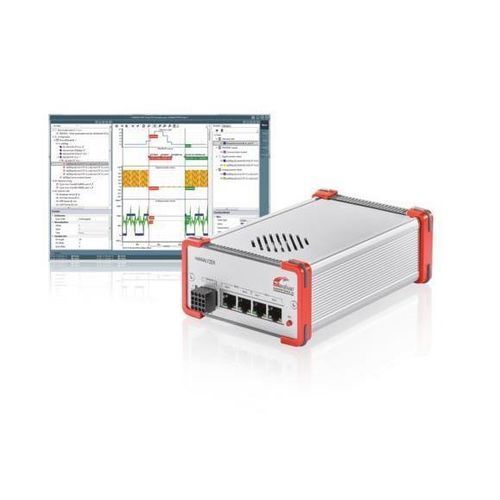

netANALYZER Scope（LIC/SCP）是 netANALYZER 以太网分析工具的一个软件扩展，能够自动解析系统特定的报文流，并以明文名称、正确的数据类型和精确的 10 ns 时间戳显示传输的过程值。过程值按周期逐次记录，确保不遗漏任何重要数值。该工具还可计算 netANALYZER 的常用测量值，如报文抖动、周期时间、转发时间和网络负载，并自动检测重要事件，例如报警或缺失的过程数据报文。数据和视图可在示波器式视图中分组或叠加，以揭示从传输层到应用层的相互关系，便于定位问题。

主要功能

• 自动解析完整的系统特定报文流
• 过程值精确 10 ns 时间戳
• 过程值按周期逐次记录
• 计算测量值：报文抖动、周期时间、转发时间、网络负载
• 自动事件检测（报警、过程数据报文缺失）
• 具有分组与叠加功能的示波器式图形视图
• 可自由配置的触发条件以隔离偶发效应
• 被动分析（无需干预PLC或设备软件）
• 保存与加载完整分析项目以供远程专家审查
• 无需深入的以太网技术知识即可使用（集成报文解释智能）

亮点

• 直观的图形用户界面
• 避免手动查找大量报文记录
• 基础使用不要求深入的以太网技术知识
• 完善的触发功能
• 保存与加载分析项目以便协作

支持的协议

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

订购信息（部分）
产品名称 | 零件号 | 简要说明
LIC/SCP | 8582.001 | netANALYZER Scope 扩展，Ethernet 过程数据分析
LIC/SCP/PN | 8582.030 | netANALYZER Scope 附加组件，PROFINET 过程数据与事件
LIC/SCP/QTPN | 8582.031 | netANALYZER Scope 附加组件，PROFINET 快测工具
LIC/SCP/ECAT | 8582.040 | netANALYZER Scope 附加组件，EtherCAT 过程数据
LIC/SCP/CVF | 8582.050 | netANALYZER Scope 附加组件，自定义数据内容
LIC/NANL/SA | 8582.060 | NANL-B500G-RE 附加组件，无需 PC 的自主运行
LIC/SCP/PCAP | 8582.070 | netANALYZER Scope 附加组件，从其他工具导入帧记录
LIC/SCP/EIP | 8582.080 | netANALYZER Scope 附加组件，EtherNet/IP 过程数据

下载 / 文档（可用）
软件安装指南（EN/DE）、操作手册（EN/DE）、许可文档、发行说明、数据表、信息表。

技术特性 / 规格

• 时间戳分辨率：10 ns
• 记录模式：被动，按周期捕获过程值
• 计算指标：报文抖动、周期时间、转发时间、网络负载
• 事件检测：报警检测、过程数据报文缺失
• 触发：可自由配置的触发条件
• 分析视图：具有分组与叠加功能的示波器式视图
• 互操作性：独立于制造商、诊断接口或设备性能等级
• 项目管理：保存并重新加载完整分析项目以便远程分析
• 用户需求：无需对以太网协议有深入了解即可使用
• 集成：作为 netANALYZER 以太网分析工具的扩展
