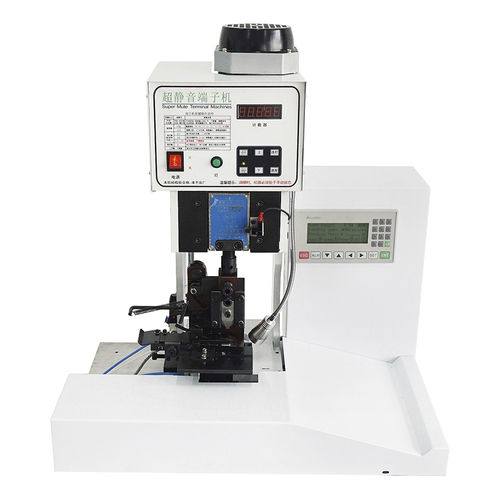

金属丝线扣压机 JWD-PX01连接器用于套接管柔性扁平电缆用
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 处理产品
- 柔性扁平电缆用, 用于柔性印制电路, 带状电缆, 连接器, 金属丝线, 用于套接管
- 运行模式
- 半自动
- 驱动类型
- 电动液压, 脚踏式, 机电
- 其他特性
- 汽车应用, 侧面进料, 自动送钉, 手动给料
- 扣压力度
1.5 tf
- 电压
220 V
- 重量
65 kg
(143.3 lb)
产品介绍
该电线压接机适用于 2~20 针柔性印刷电路电缆、柔性扁平电缆以及 PH、EH、XH、SM、VH、ZH、杜邦等接头电线端子。
- 功能：压接端子至 2~20pin 柔性印刷电路电缆、柔性扁平电缆、FFC、FPC
- 压接力：1.5 吨
- 压接速度：10000 件/小时
- 压接模具 ：OTP 模具，可更换
- 剥线长度：45 毫米
- 端子：适用于 PH、EH、XH、SM、VH、ZH、DuPont 和其他连接线端子
- 电线类型：2468 FFC、UL2468、红白线、2651 灰色 FFC、28/26/24awg 柔性扁平电缆
- 分支长度：25~35 毫米
- 单线外径：1~3.0 毫米
- 功率：0.4~0.6 兆帕
- 引脚数20 针
- 电源：220V 50/60HZ
- 尺寸：600 毫米×500 毫米×600 毫米长×宽×高
---
