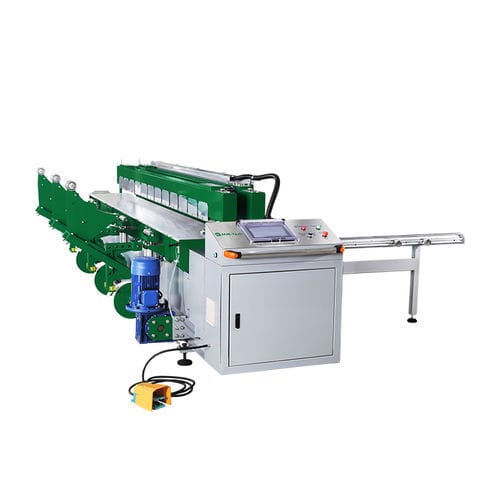

加热板式焊接机 SWT-PZ3000

点缝焊自动用于塑料加工

概述
本机为用于热塑性板材（PE、PP、PVC、PVDF、PC、ABS 及亚克力双墙板）焊接与折弯的设备。支持水平圆周焊接及单张板材 0°–95° 的折弯加工。MM-Tech SWT-PZ3000 为一体化 CNC 焊接折弯系统，适用于最大宽度 3000 mm 的板材，常用于电镀槽、风管及其他中型塑料结构件的制造。

技术参数

• 可焊材料：PE、PP、PVC、PVDF、PC、ABS、亚克力双墙板
• 最大加工长度（mm）：3000
• 可焊厚度（mm）：实心板 3–50；中空/双墙板 最厚可达 80
• 折弯厚度（mm）：3–25
• 最小气缸直径（mm）：350
• 压力设定方式：数字控制
• 压力控制器：SMC 电动比例阀
• 功率消耗（kW）：17
• 电源：AC 380V 3P 50/60Hz
• 压缩空气接口：6–8 kg/cm²
• 气缸电机：4.4 kW
• 板材锁紧夹具：气动
• 焊接系统：CNC
• 显示屏：WEINVIEW 10"
• 硬件控制面板：SIEMENS / MITSUBISHI PLC
• 满载电流（A）：33.5
• 电源线尺寸：4 × 6 mm²

产品特点

• 符合 DVS2207 焊接标准
• 自动化 CNC 焊接系统，保证焊缝重复性
• 铰接连接焊接以提高精度
• 皮带电机无线遥控（可选）
• 卷绕/覆膜用全自动夹具
• 多点控制气动锁紧夹具
• 双数显温控器与稳定的加热板（Dupont 特氟龙涂层）
• 高精度板材定位，实现稳定、可重复的加热与直线焊接
• 关键部件采用 Festo、Siemens、Schneider Electric 等高品质元件
• 可选配：摇臂或立柱装置

技术规格

• 型号：SWT-PZ3000
• 最大板材宽度：3000 mm
• 兼容材料：PE、PP、PVC、PVDF、PC、ABS、亚克力双墙板
• 可焊厚度：实心板 3–50 mm；中空板 最厚可达 80 mm
• 折弯范围：0°–95°；折弯厚度 3–25 mm
• 最小气缸直径：350 mm
• 控制：CNC，配 SIEMENS / MITSUBISHI PLC 与 WEINVIEW 10" HMI
• 压力控制：数字化；SMC 电动比例阀
• 电源：AC 380V 3P 50/60Hz；功率 17 kW；满载电流 33.5 A；电缆 4×6 mm²
• 气缸电机：4.4 kW
• 压缩空气要求：6–8 kg/cm²
