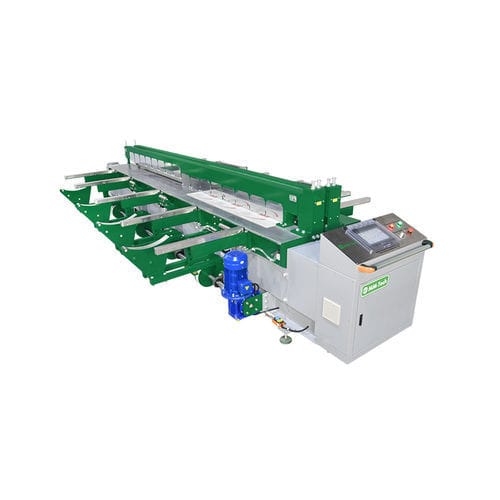

对焊机 SWT-PH2000

PLC控制台式罐用

概述
本对接熔融焊接机适用于热塑性板材（PE、PP、PVC、PVDF、PC、ABS、丙烯酸）的焊接。支持水平环形焊接，并可选配90°垂直接头功能。SWT-PH2000适用于板厚3–25 mm，最大焊接长度2000 mm，适用于工业用罐体、管道与水处理等场景。加热板±5°C精确控制，CNC焊接控制确保焊缝可重复性。

主要能力

• 可焊材料：PE、PP、PVC、PVDF、PC、ABS、丙烯酸（含双壁板）
• 可焊板厚：3–25 mm
• 最大焊接长度：2000 mm
• 支持水平环形焊；可选90°垂直接头
• 自动CNC焊接系统与加热板精确控制（±5°C）
• 特氟龙涂层加热板、气动锁紧夹具、自动卷板夹具
• PLC控制，10英寸触摸屏，带皮带电机无线遥控

应用

• 水处理系统
• 水箱与水容器
• 化工储罐
• 通风系统与洗涤塔（scrubber）
• 电镀槽
• 游泳池
• 消防车水箱
• 养殖水体设施

产品特点

• 符合 DVS 2207 焊接标准
• 自动化 CNC 焊接，保证可重复性
• 铰链/角度焊接能力，提高接头精度
• 气动夹具与多点控制夹具提升操作稳定性
• 高精度定位与稳定可重复的加热
• 关键部件采用 Festo、Siemens、Schneider Electric 等品牌
• 可选摇臂或立柱装置以实现角度焊接

技术参数（关键数值）
可焊材料：PE、PP、PVC、PVDF、PC、ABS、丙烯酸双壁板
最大工作/焊接长度：2000 mm
可焊板厚：3–25 mm
最小筒体直径：350 mm
压力设置：数字式（SMC 电动比例阀）
功率消耗：6.5 kW（加热板 3.5 kW）
电源：AC 230V 1P 50/60Hz
压缩空气：6–8 kg/cm²
滚带电机功率：3 kW
夹具：气动锁紧夹具，自动卷板夹具
焊接系统：CNC；显示：WEINVIEW 10"；PLC：SIEMENS / MITSUBISHI
额定电流：22 A
加热板涂层：特氟龙（Dupont）

规格

• 型号：SWT-PH2000
• 可焊材料：PE、PP、PVC、PVDF、PC、ABS、丙烯酸
• 可焊板厚：3–25 mm
• 最大焊接长度：2000 mm
• 最小筒体直径：350 mm
• 压力控制：数字式（SMC 比例阀）
• 焊接控制：CNC，Siemens/Mitsubishi PLC，WEINVIEW 10" 触摸屏
• 功率：6.5 kW；加热板 3.5 kW
• 电源：AC 230V 1P 50/60Hz；额定电流 22 A
• 压缩空气：6–8 kg/cm²
• 滚带电机：3 kW；电源线：4 × 4 mm²
• 标准：DVS 2207
