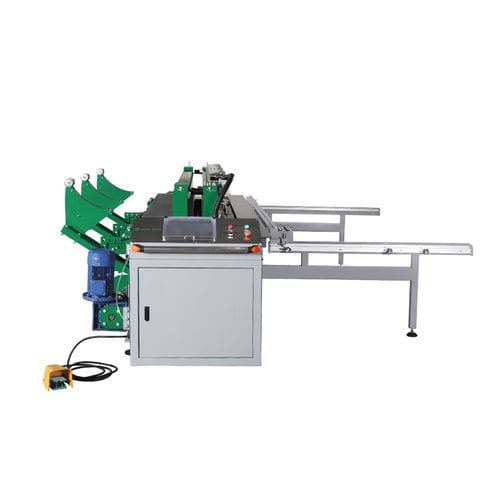

加热板式焊接机 SWT-PZ5000

点缝焊自动落地式

概述
MM-Tech SWT-PZ5000 是一台用于热塑性板材（PE、PP、PVC、PVDF、PC、ABS、亚克力）的焊接与折弯一体机。可实现水平圆周焊接和单板 0°–95° 的折弯，适用于中型塑料结构的工业制造。

产品简介
该机针对最大宽度 5000 mm 的 PP/PE 板设计，集成 Mitsubishi/Siemens PLC 控制、CNC 焊接系统及 SMC 气动元件，实现精确的温度和压力控制。适用于电镀槽、风道、水箱等需要可重复圆周焊与精确折弯的工业塑料件生产。

主要特性

• 符合焊接标准 DVS2207
• 自动 CNC 焊接系统，焊缝一致性高
• 铰链连接焊接，提高接头精度
• 皮带电机无线遥控
• 全自动卷曲夹具及气动锁紧夹具
• 双数显温控器用于精确温度控制
• 高精度板材定位，稳定且可重复的加热/焊接
• 夹具抬升多点控制
• DuPont 特氟龙涂层加热板
• 可选摇臂/立柱装置以满足特殊折弯需求
• Siemens / Mitsubishi PLC，10 寸 WEINVIEW 触摸屏
• 采用 Festo、Siemens、Schneider Electric、SMC 等优质部件

技术参数（概要）
可焊材料：PE、PP、PVC、PVDF、PC、ABS、亚克力双层板
最大工作长度（mm）：5000 mm
可焊厚度（mm）：实心板 3–50 mm；中空板 最厚可达 80 mm
折弯厚度（mm）：3–25 mm
最小圆筒直径（mm）：500 mm
压力设定方式：数字
压力控制器：SMC 电动比例阀
功率消耗（kW）：24 kW
电源：AC 380V 3P 50/60Hz
压缩空气接口（bar）：6–8 kg/cm²
气缸电机功率（kW）：4.4 kW
板材锁紧夹：气动
焊接系统：CNC
显示屏：10 寸 WEINVIEW
控制硬件：SIEMENS / MITSUBISHI PLC
满载电流（A）：51 A
电源线规格：4 × 10 mm²

应用

• 电镀槽及化学处理槽
• 水处理系统、水箱与容器
• 通风系统与风道
• 废气处理塔与洗涤装置
• 游泳池、消防车水箱、养殖池

技术规格

• 型号：SWT-PZ5000
• 可焊材料：PE、PP、PVC、PVDF、PC、ABS、亚克力（含双层板）
• 最大加工宽度/长度：5000 mm
• 可焊厚度：实心板 3–50 mm；中空板 最厚 80 mm
• 折弯厚度范围：3–25 mm
• 最小气缸直径：500 mm
• 压力控制：采用 SMC 电动比例阀的数字控制
• 功率：24 kW；电源 AC 380V 3P 50/60Hz
• 压缩空气要求：6–8 kg/cm²
• 气缸电机：4.4 kW
• 夹具：气动锁紧；卷曲用全自动夹具
• 控制：SIEMENS / MITSUBISHI PLC，WEINVIEW 10" 显示，CNC 焊接系统
• 电气：满载电流 51 A；电缆 4 × 10 mm²
