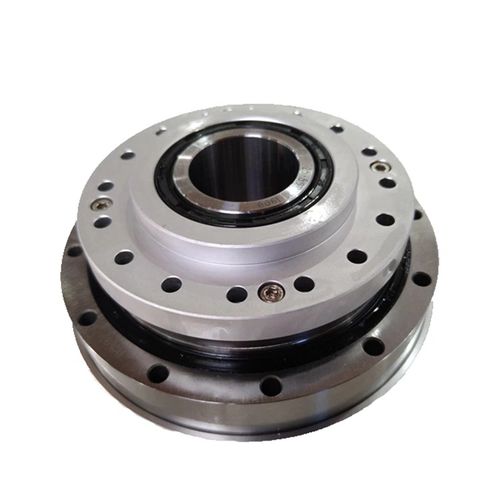

谐波减速机 SHF-25-I谐波同轴空心轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 谐波
- 轴位置
- 同轴
- 机轴位置
- 空心轴
- 扭矩
- 20-50Nm, 50-100Nm
- 构造特性
- 紧凑型
- 性能
- 高精度, 大扭矩, 高刚性
- 应用
- 用于机器人, 工业, 医用
- 旋转速度
3,500 rpm, 5,500 rpm
(21,991.1486 rad.min-1, 34,557.5192 rad.min-1)- 削减比率
最多: 160 unit
最少: 30 unit
产品介绍
SHF-25-I 的特点：结构紧凑、高扭矩容量、高刚性、波发生器自动调节主轴、易于使用
什么是谐波驱动应变波形减速器？
谐波驱动应变波形减速机是一种高精密、高精度的机械部件，旨在实现运动系统中的高扭矩、小尺寸和低反冲。它采用应变波齿轮技术的理念，可确保精确流畅的运动控制。其主要特点如下：
01.
结构紧凑
02.
高扭矩能力
03.
高刚性
04.
波形发生器自动调节主轴，使用方便
谐波驱动应变波形减速器的基本部件
波发生器
一个椭圆形凸轮环绕在一个柔性轴承中。
旋转时，挠性花键变形，并产生圆花键啮合点。
挠性花键
柔性薄壁钢杯，包括外齿。
通过弹性变形与圆花键啮合。
圆花键
一个坚硬的钢环，内含齿。
通常比挠性花键多两个齿，有助于降低速度和扭矩倍率。
如何操作？
波发生器使挠性花键变形，使其齿与圆花键齿在特定区域相互作用。
由于挠性花键和圆花键之间的齿数差异，在波发生器转动时产生的运动差值会发生变化。
该运动差产生减速比，从而放大扭矩并降低速度。
谐波减速器用于哪些领域？
工业机器人
---
