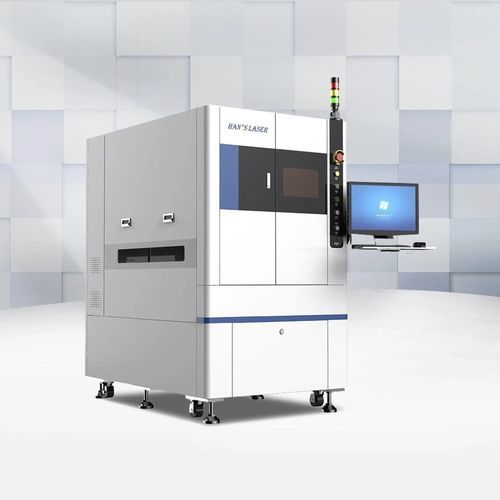

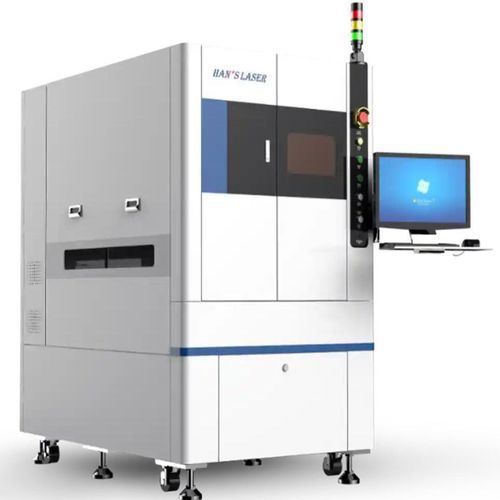

紫外线激光切割机 HDZ-CL4030紫外线激光铜用用于塑料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 紫外线激光, 紫外线激光
- 加工材料
- 铜用, 用于塑料
- 切割产品
- PCB印刷电路板, 印刷电路板
- 操控类型
- CNC数控
- 应用
- 用于眼镜制造行业
- 零件重量
- 自动装卸
- 构造特性
- 紧凑型
- 其他特性
- 自动, 高精度, 高性能, 水冷式, 带CCD摄像机, 振镜头
- X轴
300 mm
(11.81 in)- Y轴
300 mm
(11.81 in)- 激光功率
最少: 10 W
最多: 60 W
- 重复精度
0.002 mm
(0.0001 in)- 整体长度
1,000 mm
(39 in)- 整体宽度
1,400 mm
(55 in)- 高度
1,750 mm
(69 in)- 电源
220 V
产品介绍
产品概述
主要特性
应用领域
技术参数
- 在线式UV激光切割机，适用于小格式PCBA/FPCBA面板切割与精密分板。机器型号：HDZ-CL4030。
主要特性
- 高性能UV激光器（355 nm），可选绿光纳秒或UV皮秒方案；功率可配置（常见范围10–60 W），以适应不同材料与产能需求。
- 热影响区极小，适合高密度、高集成电路板的精密加工。
- 高精度运动系统配合扫描振镜与视觉定位，最终加工重复定位精度±0.025 mm，二维平台重复定位精度±0.002 mm。
- 可嵌入SMT生产线，支持自动上下料接口，降低人工干预。
- 水冷系统，支持常见CAD/CAM文件格式（dxf、plt）。
应用领域
- 用于FPC、PCBA、RF模块、CVL、SIP等小格式电子组件的精密切割、半切、开槽和开窗加工。
- 适用于汽车电子、消费电子及元器件封装等行业的精密加工。
技术参数
- 型号：HDZ-CL4030
- 激光波长：355 nm
- 激光类型：绿光纳秒 / UV皮秒
- 功率：可配置，常见选项 10 W / 15 W / 20–60 W
- 最小线宽：0.03 mm
- 最终加工重复定位精度：±0.025 mm
- 二维平台重复定位精度：±0.002 mm
- 最大加工幅面：300 mm × 300 mm
- 定位：视觉相机（建议CCD 5MP）
- 冷却：水冷
- 支持文件格式：dxf、plt
- 电源：220 V, 50 Hz, 约6 kW（视配置而定）
- 设备外形尺寸（参考）：1000 mm × 1400 mm × 1750 mm
