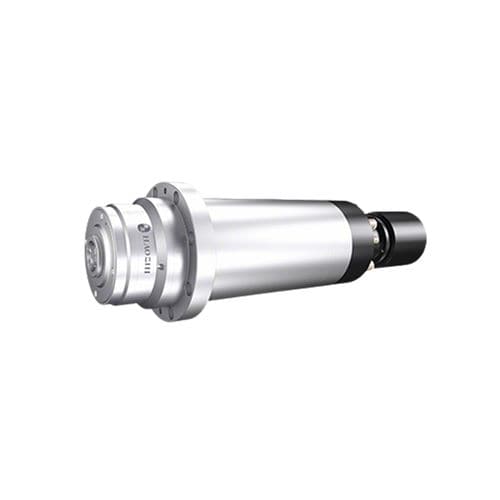

蚀刻主轴 DGZX-12030／8.5E-KFPWVS

铣削电动HSK

概述
DGZX-12030 雕刻主轴配备 HSK-E40 刀具接口，最高转速 30000 rpm，连续输出功率 S1 为 8.5 kW。间歇扭矩 S6 为 12.15 N·m；水冷设计与混合陶瓷轴承支持在有色金属和工程材料上的精密雕刻与铣削加工。

主要参数
直径：Φ120 mm
最高转速：30000 rpm
功率（S1）：8.5 kW
功率（S6 40%）：12.75 kW
扭矩（S1）：8.1 N·m
扭矩（S6 40%）：12.15 N·m

技术数据（摘要）
型号：DGZX-12030／8.5E-KFPWVS
刀具接口：HSK E40
轴承类型：混合陶瓷轴承
冷却方式：水冷
外壳材质：不锈钢

适用范围

• 有色金属的精密雕刻和铣削
• 复合材料及工程材料的加工
• 适用于采用 HSK E40 刀柄的 CNC 加工中心集成

特性 / 技术规格

• 型号：DGZX-12030／8.5E-KFPWVS
• 直径（mm）：Φ120
• 最高转速（rpm）：30000
• 刀具接口：HSK E40
• 轴承类型：混合陶瓷轴承
• 最高频率（Hz）：1000
• 电机系统：异步
• 电压（V）：380
• S1 输出功率 100% (kW)：8.5
• S6 40% 输出功率 (kW)：12.75
• S1 100% 扭矩 (N·m)：8.1
• S6 40% 扭矩 (N·m)：12.15
• 最大电流（A）：77
• 换刀方式：自动直接换刀（换刀空气压力 0.55–0.60 MPa）
• 气封压力（MPa）：0.15
• 气封流量（L/min）：45 ± 15
• 冷却系统：水冷（冷却液流量 4–6 L/min）
• 电机温度传感器：KTY
• 静态径向跳动：≤ 2
• 动态径向跳动：≤ 8
• 振动速度（mm/s）：0.8
• 外壳材质：不锈钢
• 重量（kg）：27.5
