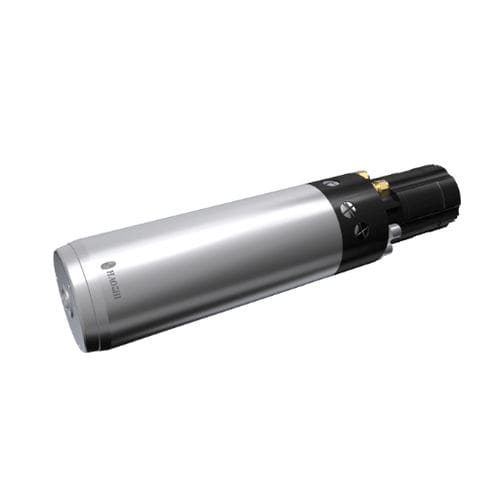

蚀刻主轴 DGZX-08040

铣削ISO 20水冷

概述
DGZX-08040 ISO20 高速主轴配备 ISO20 刀具接口、紧凑型 Φ80 mm 机身，最高转速 40,000 rpm。额定连续功率 4.0 kW（S1），间歇功率可达 6.0 kW（S6 40%），采用陶瓷球轴承并支持气动换刀，适用于雕刻和高速铣削设备。

主要规格
直径: Φ80 mm
最高转速: 40,000 rpm
功率 S1 (100%): 4.0 kW
功率 S6 (40%): 6.0 kW
扭矩 S1: 1.29 N·m
扭矩 S6: 1.93 N·m

技术参数
刀具接口: ISO20
轴承类型: 陶瓷球轴承
电机类型: 异步电机
额定电压: 380 V
额定电流: S1 8.2 A / S6 12.3 A
最高频率: 1333 Hz
气封气流量: 50±15 L/min（0.15 MPa）
冷却: 推荐水冷；流量 2–3 L/min（0.25 MPa）
电机温度传感器: KTY 或 PTC（可选）
换刀: 气缸换刀；换刀空气压 0.55–0.60 MPa
振动速度: ≤0.8 mm/s
重量: 8±1 kg

推荐安装
用于支持 ISO20 刀具和气动换刀的机床。在机床上安装时请提供稳定的 380 V 电源、调节的压缩空气以及符合规格的水冷回路（2–3 L/min），并按制造商要求进行动平衡与安装操作。

应用
雕刻、高速铣削、PCB 加工及轻切削加工等需要紧凑型高转速主轴和气动换刀的场景。

特性 / 技术规格

• 型号: DGZX-08040
• 直径: Φ80 mm
• 最高转速: 40,000 rpm
• 刀具接口: ISO20
• 轴承类型: 陶瓷球轴承
• 功率 S1 (100%): 4.0 kW
• 功率 S6 (40%): 6.0 kW
• 扭矩 S1 (100%): 1.29 N·m
• 扭矩 S6 (40%): 1.93 N·m
• 额定电压: 380 V
• 额定电流 S1: 8.2 A
• 额定电流 S6: 12.3 A
• 冷却: 推荐水冷（2–3 L/min）
• 气封气流量: 50±15 L/min（0.15 MPa）
• 换刀: 气缸换刀（0.55–0.60 MPa）
• 振动速度: ≤0.8 mm/s
• 重量: 8±1 kg
