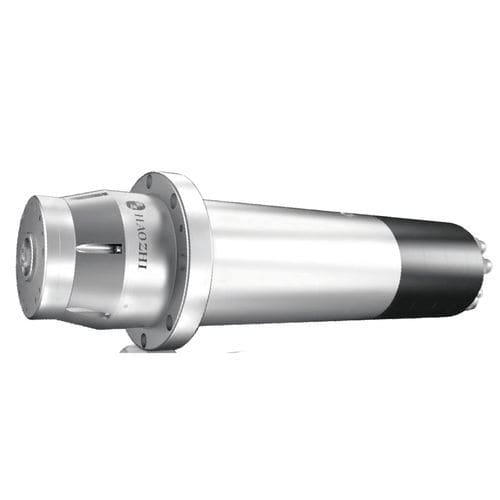

蚀刻主轴 DGZX-10036/6.0

末道铣削电动

产品概述
DGZX-10036/6.0D-KFPWVS 为高速雕铣主轴，机身直径Φ100，刀柄接口为 HSK E32。额定连续功率 S1 为 6.0 kW，最高转速 36,000 rpm，适用于金属与非金属的高精度表面加工与高速雕刻的工业场景。

特点

• 专利拉刀（broach）机构：Haozhi 拉刀机构换刀寿命 ≥ 10,000,000 次，使用过程力值衰减 <10%，相比传统盘簧式机构振动降低约 30%，寿命周期内振动波动 ≤10%。
• 驱动与润滑选项：提供高功率单绕组/双绕组异步电机及同步电机选型，支持润滑脂或油-气润滑方案。
• 高精度：适用于精密表面加工的轴端跳动与动/静态精度（静态跳动 ≤2 µm；动态跳动 ≤8 µm；轴向动态精度 ≤2 µm）。
• 工业可靠性：经过结构仿真优化与全面测试，并有现场验证以满足生产环境的稳定性需求。

参数
型号：DGZX-10036/6.0D-KFPWVS
直径（机身）：Φ100 mm
最高转速：36,000 rpm
刀柄型号：HSK E32
轴承类型：混合陶瓷轴承
最高频率：1,200 Hz
电机系统：异步（可选）
额定电压：380 V
输出功率 S1 100%：6.0 kW
输出功率 S6 40%：9.0 kW
输出扭矩 S1 100%：2.8 N·m
输出扭矩 S6 40%：4.3 N·m
换刀方式：自动直接换刀（气动）
换刀气压：0.55–0.60 MPa
气封压力：0.15 MPa
气封流量：60 ± 20 L/min
冷却方式：水冷（推荐）
冷却流量：3–4 L/min
电机温度传感器：KTY（可选 PTC）
静态跳动：≤2 µm
动态跳动：≤8 µm
振动速度：≤0.8 mm/s
机壳材质：不锈钢
重量：17.5 kg

技术规格

• 型号：DGZX-10036/6.0D-KFPWVS
• 机壳直径：Φ100 mm
• 刀柄接口：HSK E32
• 最高转速：36,000 rpm
• 功率 S1：6.0 kW；S6：9.0 kW
• 扭矩 S1：2.8 N·m；S6：4.3 N·m
• 轴承：混合陶瓷轴承
• 最高频率：1,200 Hz
• 额定电压：380 V
• 换刀方式：气缸直接换刀（0.55–0.60 MPa）
• 气封流量：60 ± 20 L/min（0.15 MPa）
• 推荐冷却：水冷（3–4 L/min）
• 温度传感器：KTY（PTC 可选）
• 跳动（静/动）：≤2 µm / ≤8 µm
• 振动速度：≤0.8 mm/s
• 重量：17.5 kg
